/INTER/TYPE25 で接触剛性をユーザー指定値にする例題

altair_fukuoka

始めに

/INTER/TYPE25 接触は、貫入量に関わらず、接触剛性 (仮想ばねのばね定数) が常に一定です。

https://help.altair.com/hwsolvers/ja_jp/rad/topics/solvers/rad/inter_type25_starter_r.htm

一般的には、Radioss に接触剛性の決定を任せます。

https://community.altair.com/discussion/61219/%E6%8E%A5%E8%A7%A6%E5%89%9B%E6%80%A7%E5%AE%9A%E7%BE%A9%E3%83%95%E3%83%A9%E3%82%B0%E3%81%AB-istf-4-%E3%82%92%E3%81%8A%E5%8B%A7%E3%82%81%E3%81%97%E3%81%A6%E3%81%84%E3%82%8B%E7%90%86%E7%94%B1%E3%82%92%E7%A4%BA%E3%81%99%E4%BE%8B%E9%A1%8C

https://community.altair.com/discussion/61236/inter-type25-istf-7-%E3%81%A7%E5%BC%BE%E6%80%A7%E4%BF%82%E6%95%B0%E3%81%8C%E9%9D%9E%E5%B8%B8%E3%81%AB%E5%B0%8F%E3%81%95%E3%81%84%E6%9D%90%E6%96%99%E3%81%AE%E6%8E%A5%E8%A7%A6%E3%82%92%E8%A1%8C%E3%81%86%E4%BE%8B%E9%A1%8C

しかし一方でユーザー指定値とすることもできます。本記事はその例題を示します。

例題

ダウンロード:

model01.7z

こんな感じで 1mm 貫入させて、接触力 (=ばね定数 x 1mm) を見てみようというものです。

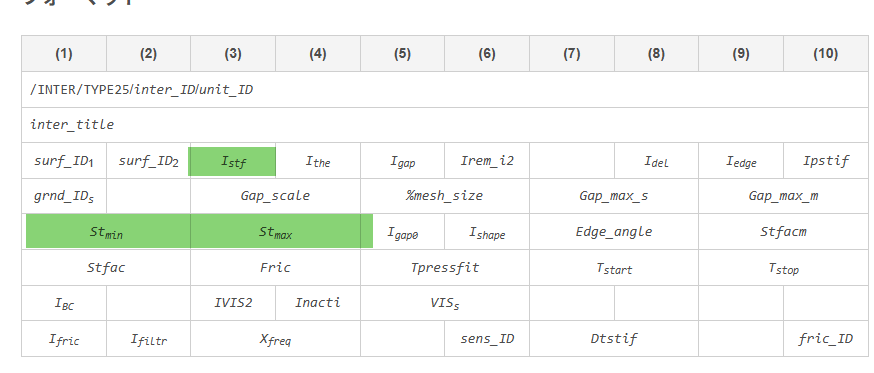

利用する項目は、次の 3か所です。Stmin=Stmax=接触剛性とし、Istf=2 とします。

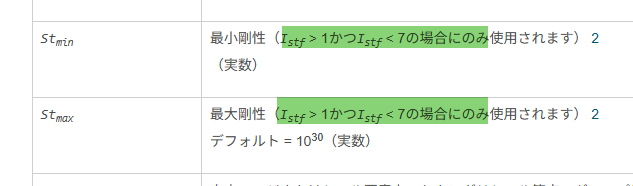

なぜ Istf=2 とするかというと、Stmin/Stmax の指定は Istf=2~6 の時にのみ有効になる、とあるからです。今回は接触剛性を決め打ちにするので、Istf=3,4,5 でも良さそうですが、例題という立場上、何か指定しておいた方が、迷わなくて済むだろうということで Istf=2 を指定しています。

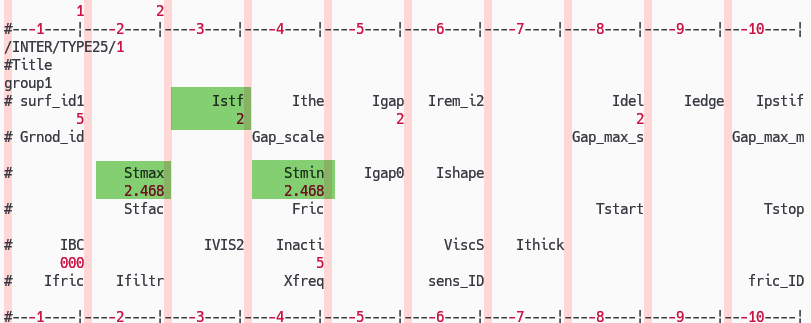

例題モデルではこうしています。Stmax/Stmin=2.468 です。

/H3D/NODA/CONT で接触力ベクトルを出力させています。

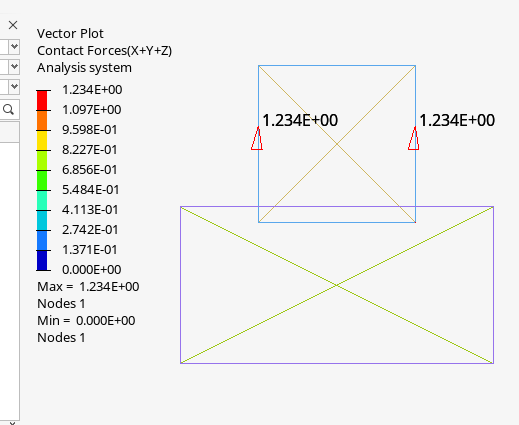

結果です。

おや？ Stmin/Stmax=2.468N/mm なので 1mm の押し込みで 2.468N となるつもりでしたが、半分の 1.234N となっています。

実は、/INTER/TYPE25 は、仮想的には、２本のばねが直列に入るのだそうです。そのため、全体での剛性は半分になります。

まとめ

/INTER/TYPE25 で、接触剛性を決め打ちしたい場合は、Stmin/Stmax に狙いのばね定数の 2倍を入力しましょう。
