トポロジー最適化: 拘束反力を使って拘束部への部材を残す例

altair_fukuoka

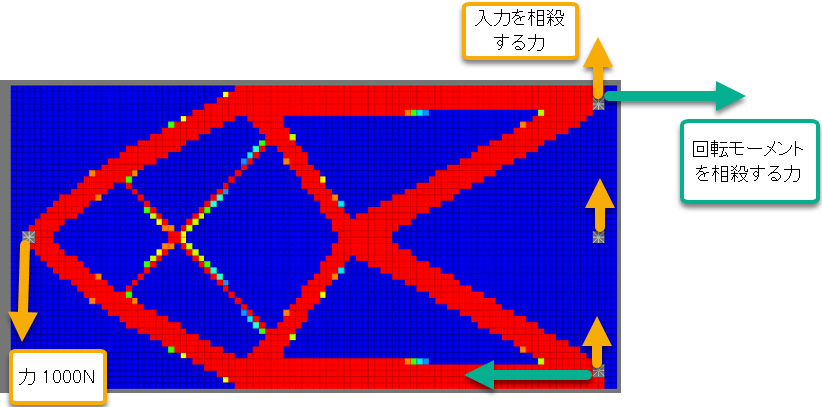

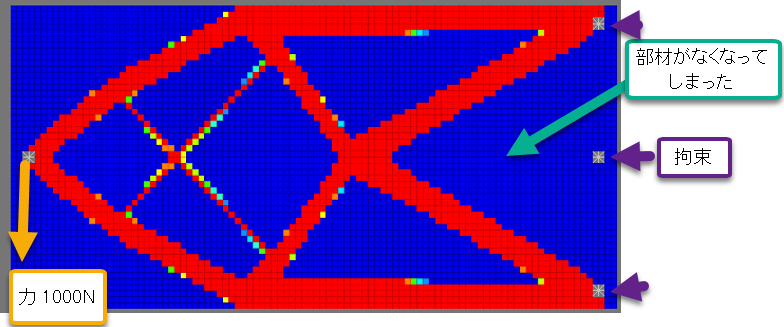

トポロジー最適化で、下図のように、拘束部への部材がなくなるのを防ぐ方法です。

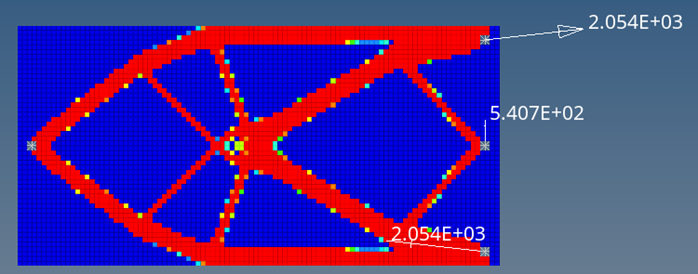

簡単に言えば、拘束部に物理的な意味を持たせてないから、なくなってしまうので、例えば、拘束反力の下限を制約するなどすると良いです。下図は Y方向 (入力の反対の向き) の拘束力を 500N 以上としたときの結果です。

この入力モデルも添付してあります。
