始めに

こちらの記事で紹介している、プライ＆ラミネート式の積層シェルモデルですが、プライの配向角を設計変数にした最適化が可能です。

（古典的な PCOMP, PCOMPG モデルでも可能です)

https://community.altair.com/discussion/40261/hypermesh-%E3%81%AE%E3%83%97%E3%83%A9%E3%82%A4-%E3%83%A9%E3%83%9F%E3%83%8D%E3%83%BC%E3%83%88%E5%BC%8F%E3%81%AE%E7%A9%8D%E5%B1%A4%E3%82%B7%E3%82%A7%E3%83%AB%E3%83%A2%E3%83%87%E3%83%AA%E3%83%B3%E3%82%B0%E3%81%8C%E3%81%84%E3%81%8B%E3%81%AB%E4%BE%BF%E5%88%A9%E3%81%AA%E3%81%AE%E3%81%8B-%E5%8F%A4%E5%85%B8%E7%9A%84%E3%81%AA%E7%A9%8D%E5%B1%A4%E3%82%B7%E3%82%A7%E3%83%AB%E3%83%A2%E3%83%87%E3%83%AA%E3%83%B3%E3%82%B0%E3%81%A8%E5%AE%9F%E9%9A%9B%E3%81%AE%E4%BD%9C%E6%A5%AD%E3%82%92%E6%AF%94%E8%BC%83%E3%81%97%E3%81%AA%E3%81%8C%E3%82%89%E8%AA%AC%E6%98%8E%E3%81%97%E3%81%BE%E3%81%99

本記事では１つの例題を示します。

例題

ダウンロード:

model01.7z

計算条件は、単純な X 方向への引張です。


プライは 1枚のみです。プライの向きは、最適化で決めるわけですが、とりあえず 0度, 90度の場合の向きを図示しておきます。


材料はこのように E1 優勢な材料です。ですので、最適な配向角は 90度はないかと、予想されるわけです。


設計変数 DESVAR は、初期値 45で、最小～最大 0~90 としました。

https://2024.help.altair.com/2024/hwsolvers/ja_jp/os/topics/solvers/os/desvar_bulk_r.htm


HyperMesh 2025 ではこのような感じです。

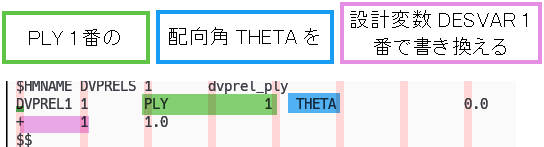

それをもって、PLY カードの配向角を書き換えるわけです。カードとしては DVPREL1 で、こうなっています。

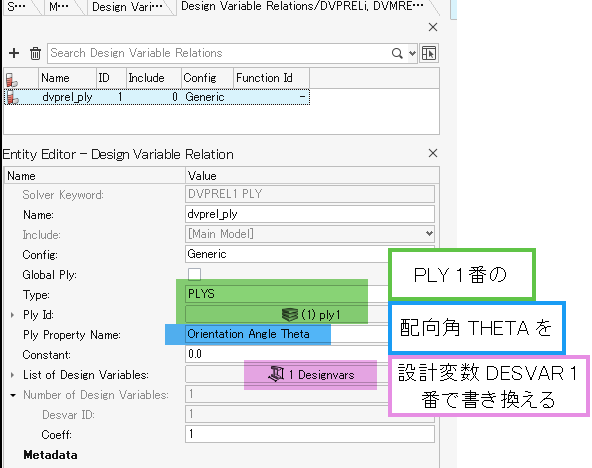

HyperMesh 2025 的にはこうです。


あとは、コンプライアンス最小化を付けていますが、これは説明を割愛します。例題モデルを見てください。

実行すると、90度という最適解が得られたことが分かります。

Tagged:

Comments

  • altair_fukuoka
    altair_fukuoka
    Altair Employee

    PCOMP 版も作ってみました。

    ダウンロード:

    model01.7z

    最適化設定で、変化が出るのは、設計変数と PCOMP のリンク DVPREL1 の部分だけです。




    HyperMesh 2025 だとこうです。
