強制変位 /IMPDISP で円筒の径を変更する方法
altair_fukuoka
Altair Employee
Altair Employee説明

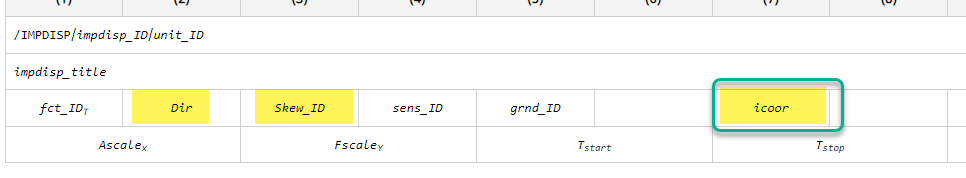

/IMPDISP の icoor オプションを使います。
https://2022.help.altair.com/2022/hwsolvers/ja_jp/rad/topics/solvers/rad/impdisp_starter_r.htm
icoor = 1 とすると、局所座標 Skew_ID を円筒座標系として扱うようになります。X→R (半径), Y→θ (周) そして Z はそのまま Z です。強制変位軸 Dir = X とすれば、半径を変更することができます。
例

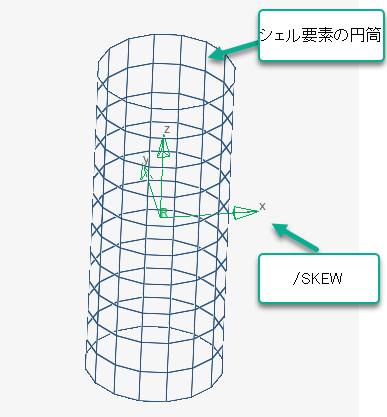

使用するモデルは下図の通りです。

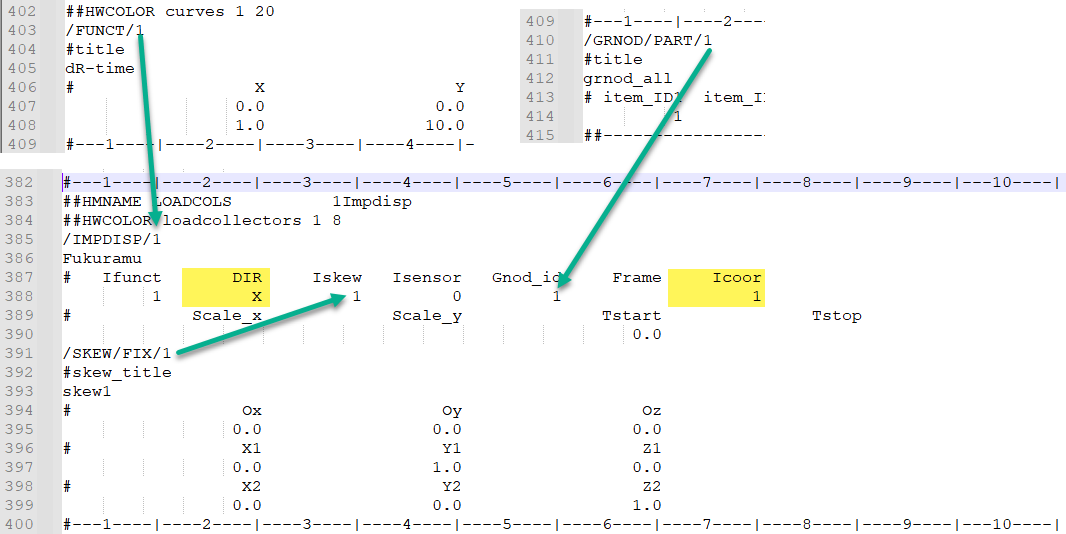

/IMPDISP カードは次の構成になっています。
これを実行するとこうなります。
入力ファイルのダウンロード: change_R.7z
より複雑な強制変位が必要なときは
/IMPDISP/FGEO を使います。詳しくはこちらをご覧ください。
https://community.altair.com/community?id=kb_article_view&sysparm_article=KB0117766
