LS-DYNA 入力ファイルを Radioss 入力ファイルに直接変換する方法

altair_fukuoka

始めに

この記事にあるように、Radioss は LS-Dyna の入力フォーマットもサポートしているので、そのまま実行することができます(*1)

https://community.altair.com/discussion/41627/ls-dyna-%E3%83%AA%E3%83%BC%E3%83%80%E3%83%BC%E3%82%92%E4%BD%BF%E3%81%84%E6%96%B9%E3%82%92%E8%AA%AC%E6%98%8E%E3%81%97%E3%81%BE%E3%81%99

これはこれで便利なのですが、どういう Radioss モデルに変換されたのかしっかり確認したい場合もあります。

そのような場合に、計算は実施せずに変換後のモデルを出力するツールを用意してあります。

(*1) サポートされていないキーワードもあります

使い方

使い方は非常に簡単です。

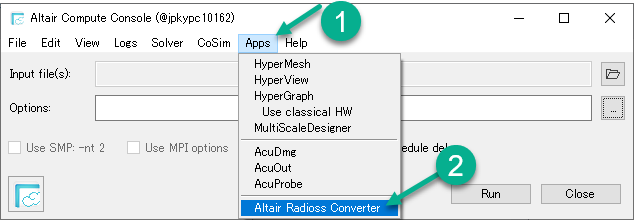

Compute Console で以下の操作→

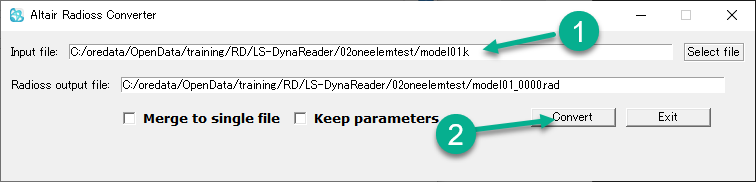

 目的のキーファイルを選んで実行するだけです。

 このように .rad ファイルが出力されます。

altair_fukuoka

コマンドで直接処理したいときは

私はバージョン 2025.1 を c:\2025.1 にインストールしてあるます。

LS-DYNA のキーファイルが C:\temp\model01.k で、変換先を C:\temp\model01_0000.rad にした場合の例です。

パスは適宜置き換えてください。

1. D2R_CFG_PATH 環境変数の設定
2. d2rコマンド input output の書式で実行

rem 1
rem 環境変数の設定のときは、パスが program files とかであっても "" で囲まないです。
set D2R_CFG_PATH=C:\2025.1\hwsolvers\radioss\cfg

rem 2


rem program files とかスペースが入るようなパスじゃなければ "" で囲まなくて OK
"C:\2025.1\hwsolvers\radioss\bin\win64\d2r_2025.1_win64.exe" "C:\temp\model01.key" "C:\temp\model01_0000.rad"

Linux の場合です。Linux は $HOME/2025.1/altair にインストールしてあり、LS-DYNA キーファイルは $HOME/model01.k、変換先も $HOME/model01_0000.rad とします

パスは適宜置き換えてください。Linux でスペースの入ったフォルダを使う方も居ないと思うので、スペースの入ったフォルダのことは考慮していません。また export コマンドが無いような変わったシェルのことも考慮していません。

1. LD_LIBRARY_PATH の設定。なぜか Windows の場合は、これに相当する処理が不要でした。
2. D2R_CFG_PATH の設定
3. d2rコマンド input output の書式で実行

echo 1
export LD_LIBRARY_PATH=$HOME/2025.1/altair/hwsolvers/radioss/bin/linux64:$LD_LIBRARY_PATH

echo 2
export D2R_CFG_PATH=$HOME/2025.1/altair/hwsolvers/radioss/cfg

echo 3
$HOME/2025.1/altair/hwsolvers/radioss/bin/linux64/d2r_2025.1_linux64 $HOME/model01.k $HOME/model01_0000.rad
