Altair Employee始めに
OptiStruct でのフォーム材は MATHE になります。簡単な例題を示します。
一番簡単な入力方法
リファレンス:
この 4 パラメータを設定することです。
MID=材料 ID
Model = FOAM
RHO = 密度
TAB1 = 単軸試験の応力ーストレッチカーブ
ストレッチを λ、もとの長さを L0、変化後の長さを L とすると
λ = L / L0
となります。
完全につぶすことはできないと考えると、λ は必ず正の値となり、全く伸びていないときに 1 です。
TAB1 はリファレンスには TABLES1 を使うとありますが、テキストを直接編集することが多いのであれば、視認しやすく、編集もしやすい TABLEG も利用できます。
この材料モデルは、応力ーストレッチカーブをそのままトレースするのではなく、実行時に、Cxx パラメータのフィッティングを行っています。
また、形状非線形解析を使用しない場合は、単なる線形材料となります。
例題

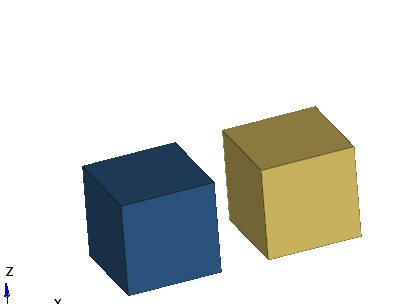

このような２要素モデルです。片方は圧縮、片方は引張とします。
材料カーブはこのように引張よりも圧縮の方が、傾き（弾性係数）が大きく、圧縮が大きくなると、一気に傾きが増えるようにしています。
MATHE カードは先に説明したとおり、4パラメータのみの指定です。
材料非線形性を有効にするために、大変形オプション NLPARM(LGDISP) を入れています。
実行すると .out ファイルにどのくらい合わせこめたかが出力されています。私が適当に作った材料にしては、まずまずかと思います。
ミーゼス応力履歴を比べてみると、引張は傾きがほとんど変わりませんが、圧縮は、どんどん傾きが増えていることがわかります。
ダウンロード:
