OptiStruct　は予荷重または予張力を考慮した固有値の解析ができます。弦楽器の弦を張れば張るほど高い音が出るあれです。



次のモデルを使って説明します。

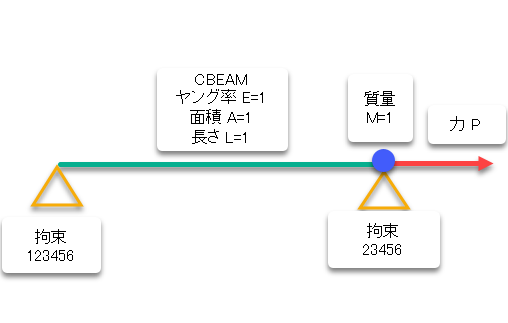

モデルの説明



やり方は簡単で、固有値解析サブケースにて STATSUB(PRELOAD)=予荷重として使いたい線形静解析サブケース ID を打ち込むだけです。

$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ $ 線形制解析サブケース $$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ SUBCASE        1   LABEL static ANALYSIS STATICS   SPC =        1   LOAD =        2 $$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ $ 固有値解析サブケース $$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ SUBCASE        2   LABEL eigrl ANALYSIS MODES   SPC =        1   METHOD(STRUCTURE) =        1 $$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$   STATSUB(PRELOAD) =       1 $$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$



実際に計算すると固有値は 2 となります。Eigenvalue を見てください。

                                                  Generalized   Generalized  Subcase  Mode    Frequency      Eigenvalue        Stiffness        Mass           2      1   2.250791E-01   2.000000E+00     2.000000E+00   1.000000E+00



こちらが正しいか確認してみましょう。こちらの資料がよくまとまっていてありがたいです。P1 に K_L (もともとの剛性) と K_G (予荷重による剛性) の行列式があります。

http://civilyarou.web.fc2.com/WANtaroHP_html5_win/f90_FEM/f90_FDA/TeX_FDA_frame.pdf



今回のモデルは X 自由度以外を拘束しているので、行列式の一番左上だけ見れば OK です。すべての変数を 1 にしてあるので K_L=1, K_G=1 です。全体剛性はK= K_L + K_G = 2 です。したがって、固有値は K/M=2 となります。

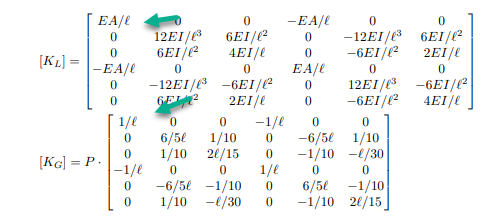

剛性行列式



ということで正しく計算できたことがわかりました。



今回は固有値解析としましたが、周波数応答解析と過渡応答解析も同様に利用可能です。お試しください。



この入力モデルのダウンロード: model01.fem
