TIE カードによる結合力の合力を出力する例題

altair_fukuoka

はじめに

TIE カードごとの合力を出力する例題です。

例題

ダウンロード:

model01.7z

このような簡単なモデルです。線形静解析です。どちらの結合条件も、合力は 1N のはずです。

必要な出力要求は、CONTF(OPTI)=ALL です。これで .cntf というテキストファイルに TIE ごとの合力が出力されます。

CONTF(H3D) は節点ごとの値を HyperView で表示するためのものです。併記可能です。

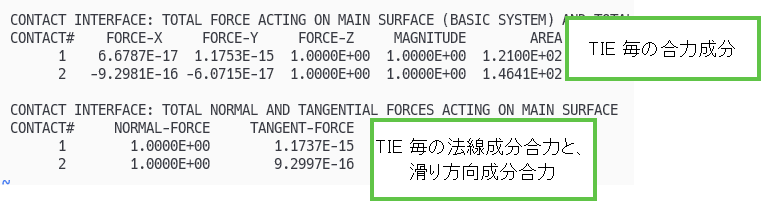

このように TIE ごとに合力の成分や、法線・滑り方向の合力がテキストで出力されます。
