[SimLab] 직각 삼각형 형태의 2D mesh 생성 방법

sohyung

SimLab에서 Surface mesh를 생성하면 설정 옵션에 따라 약간의 차이가 발생할 수 있으나, 기본적으로는 정삼각형 형태의 tria 요소가 생성됩니다. 다음의 방법을 Mesh control을 미리 설정하시면 직각 삼각형 형태의 R-tria 요소를 생성하실 수 있습니다.

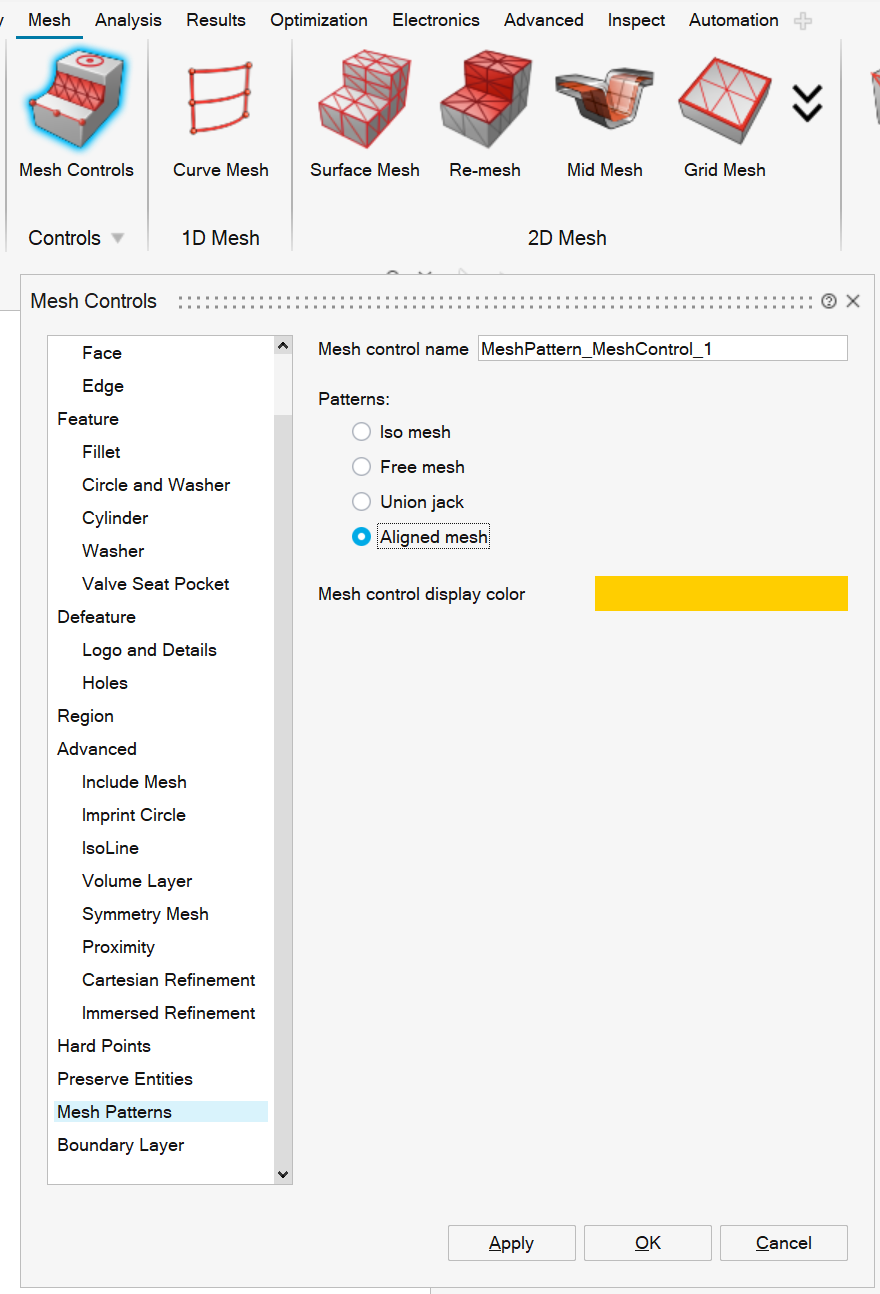

• 상단 Mesh » Mesh controls 클릭
• Mesh pattern 클릭 후, Aligned mesh 선택
• 적용하고자 하는 face 모두 선택 후 적용
