안녕하세요 알테어를 활용하여 최적화를 진행하고 있는 학부연구생입니다.
Description:
- 첫 번째 해석

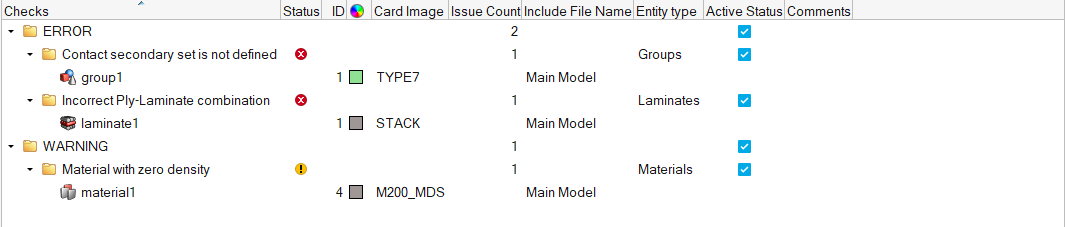

제일 위 사진은 validate의 상황을 캡쳐하여 보여드린 것입니다.
Multiscale Designer를 이용하여, gfrp를 모델링 하고 물성치를 뽑아 mds.dat 파일로 저장하였습니다.

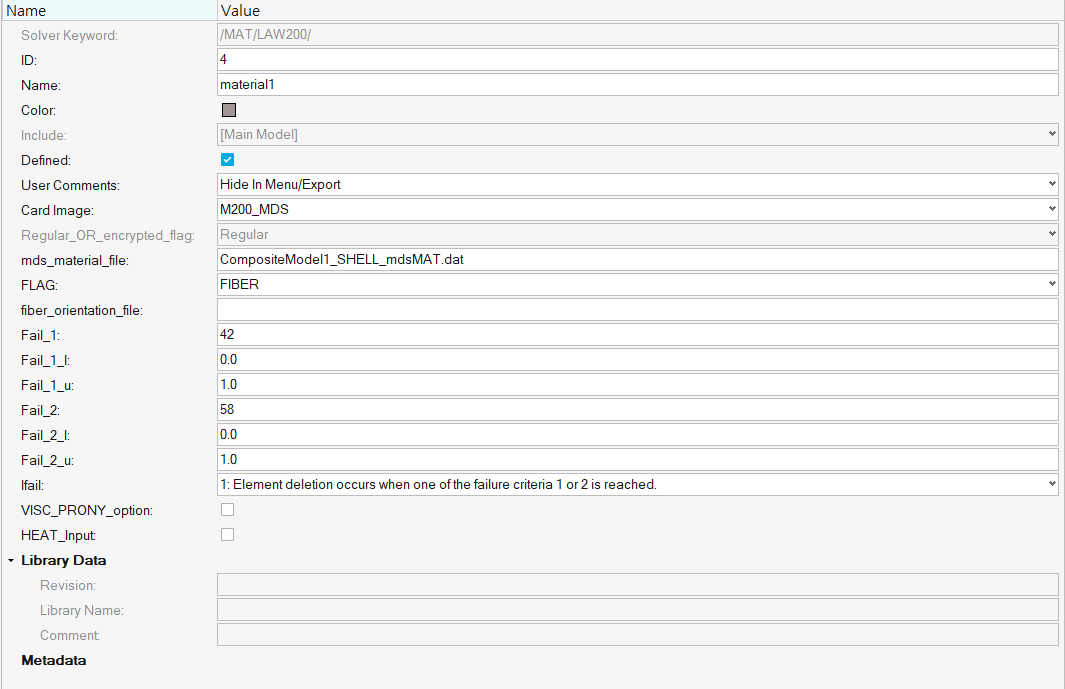

저장 후 hypermesh materials 에서 M200_mds card image로 불러와서 범퍼 충돌해석을 진행하고 있습니다.
첫 번째 오류는 Contact secondary set is not defined 입니다.

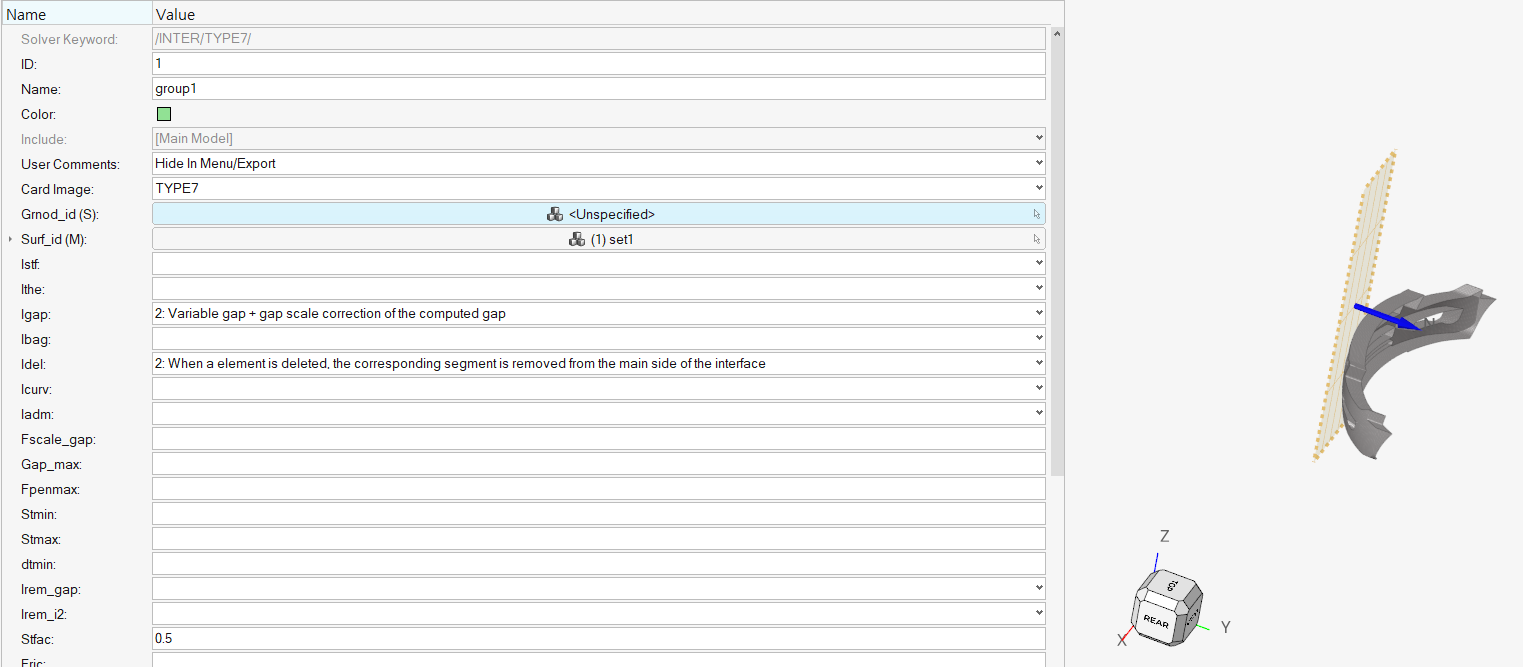

해결을 위해 Grnod_id(s), Surf_id(M) 두 항목에 set 파일을 수정하면서 진행하였으나, 계속 동일한 오류가 발생하여 질문 드립니다.
두 번째 오류는 Incorrect Ply-Laminate combination 입니다.

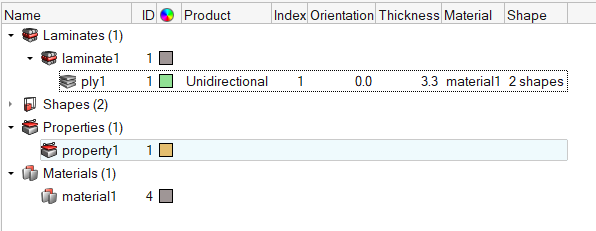

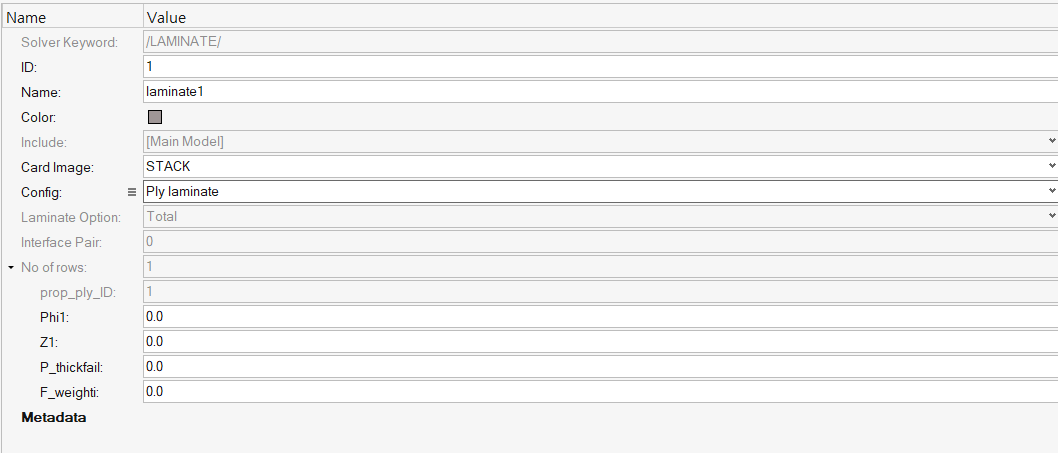

Stack Manager를 통해 제대로 laminate를 입력하였다고 생각했지만, 동일한 오류가 발생하여 그 해결 방안을 찾고자 질문드립니다.
세 번째 오류는 Meterial with zero density 입니다.
MD의 내장 되어 있는 에폭시와 glass를 활용하여, gfrp를 모델링 한 후 dat 파일을 hypermesh 에 옮겼지만, 어떠한 이유에서 zero density라는 warning이 발생하였는지 모르겠습니다.
2. 두 번째 해석

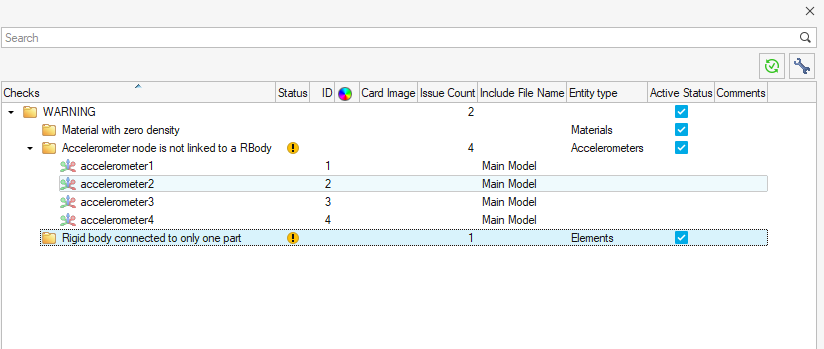

아래 사진 또한 validate의 run check 를 하였을 때 발생한 오류에 관한 사진입니다.
알테어에서 제공하는 튜토리얼 영상
"RD-HM-T: 1020 Front Impact Bumper Model "으로 진행하고 있었습니다.
모델은 저희가 직접 그린 cad 파일을 활용하였고, 이를 적용하는 과정에서 몇 가지의 오류가 발생하였습니다.
아래 해석 또한, 복합재를 모델링하여 충돌 해석에 구현하고자 하였으며, 아래와 같은 오류가 발생한 원인과 해결 방안에 대해 알고 싶습니다.
Product/Topic Name :
(Hypermesh 2025, Radioss 2024, Multiscale Designer 2025)
