해석 수행을 위한 CHECKEL 키워드 사용

SuLin Shin
SuLin Shin
Altair Employee

요소 퀄리티 무시하고 해석을 수행할 수 있는 키워드 안내드립니다.
모델링 후, OptiStruct 해석 시 CHECKEL 의 키워드를 추가하여 진행할 수 있습니다.

키워드 입력 방법은 아래와 같습니다.
Analysis - control cards - PARAM - CHECKEL - CHECKEL_V1 - NO 상태로 변경


단, PARAM, CHECKEL, NO 로 설정하셔도, 요소별 최소 기준은 넘겨주셔야 solver가 계산할 수 있습니다.
즉, validity checks (OptiStruct 솔버 결과의 정확도를 위해 최소한으로 검사하는 것) 는 필수로 수행되므로 validity checks를 통과하지 못한 요소는 직접 수정해 주셔야 합니다. 모델링에 따라 종종 나타날 수 있으며, 문제가 되는 요소만 수정 혹은 삭제를 해주시기 바랍니다.

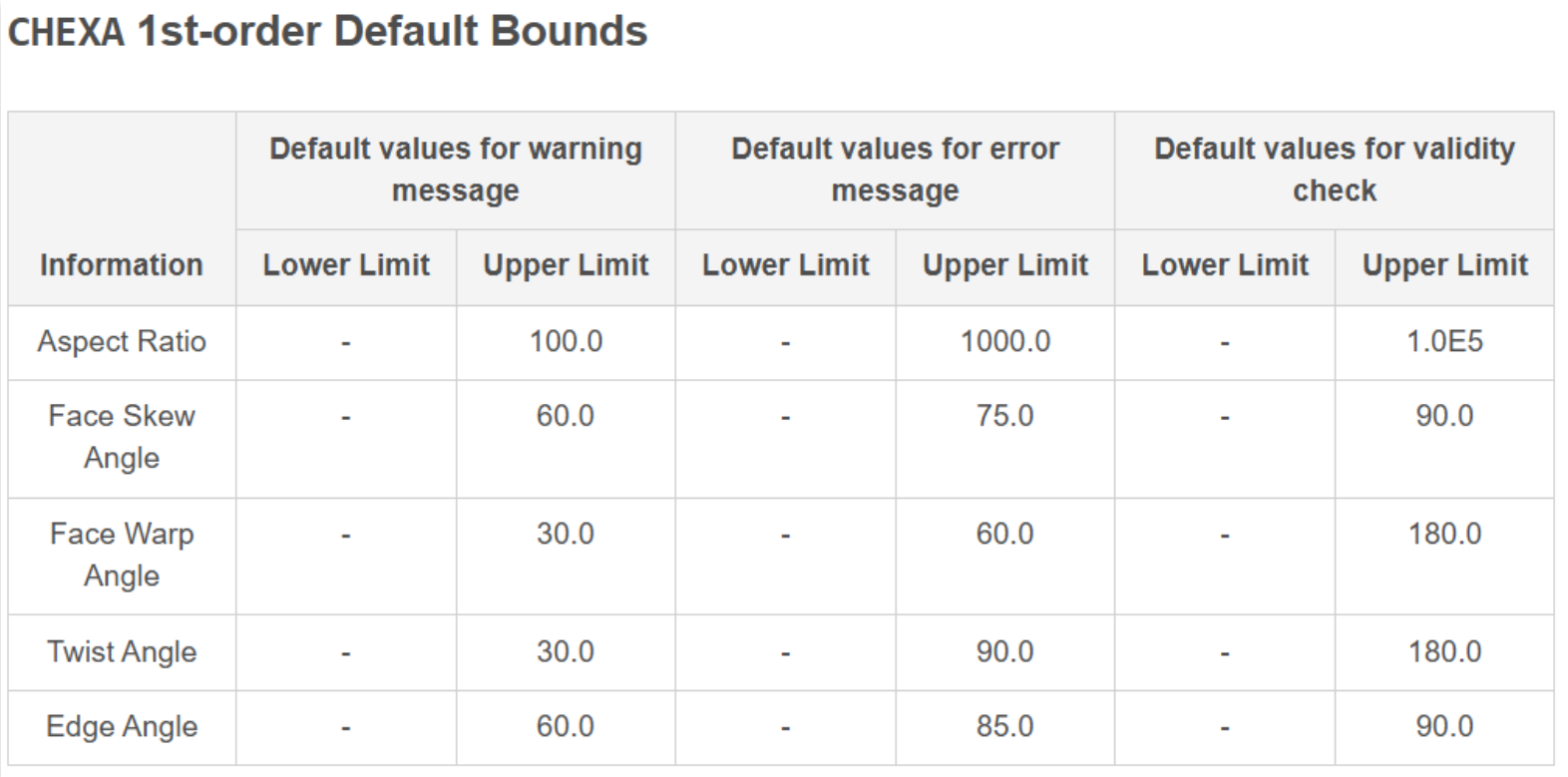

예를 들어 CHEXA 1st-order Default Bounds 같은 경우 Aspect Ratio 값이 1.0E5 되면 CHECKEL , NO를 하더라도 error를 발생할 수 있습니다.
사용하시는 요소를 확인하여 quality 수정을 부탁드립니다.



참고로 HyperMesh GUI 에서 mesh quality 체크 기능은 Model check 단축키 (F10) 을 통해 확인이 가능합니다.
*Model Check 사용 방법

아래 그림은 Element Query View로 모델을 확인했을 때의 사진입니다.


관련 정보는 아래 첨부드리는 help 자료를 참조 부탁 드립니다.
