簡単なボルトプリテンション

/PRELOAD というカードで、ソリッド要素で作ったボルトに、簡単に予張力を入れることができるようになってます

<?xml version="1.0" encoding="UTF-8"?>

作業動画

入力ファイル

Find more posts tagged with

Japanese

Radioss

リンクが切れてるので補足します。

入力ファイル:

リンクが切れてるので補足します。

入力ファイル:

/PRELOAD は断面 /SECT と予張力を与えるのみです。

断面の作り方はこちら

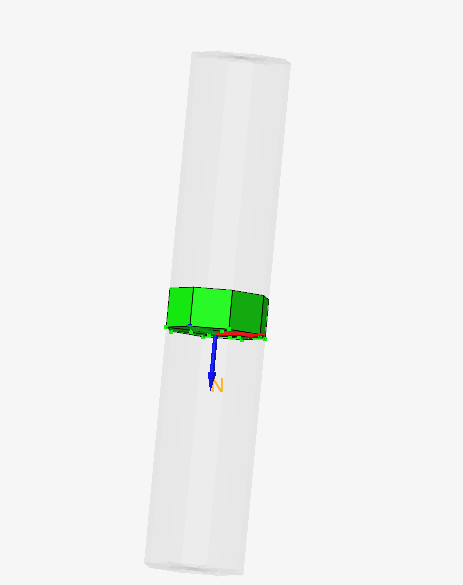

このモデルでは、ちょうど棒の真ん中らへんに、設定しています。

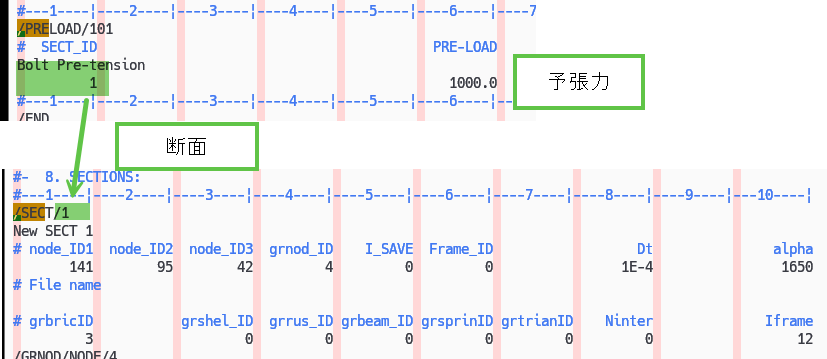

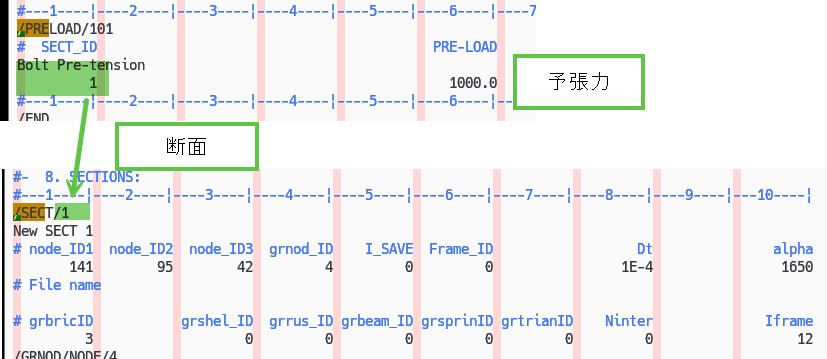

/PRELOAD と /SECT の関係です。

断面の作り方はこちら、

このモデルでは、棒の中心くらいに、作っています。
