Multi-Disciplinary Toolsのセットアップ

Multi-Disciplinary Toolsのセットアップ方法を紹介します。

本ツールを用いれば、

・HyperMeshと連携して、MotionViewのモデルを効率よく作成することができます

・AcuSolveの流体力をMotionSolveの弾性体にマッピングしたり、MotionSolveの接触荷重をOptiStructの有限要素モデルに簡単にマッピングできます

・カム、ギア、ケーブル、アクチュエータ、人体モデル等のサブモデルを提供します

新GUIでは、下記よりMD_Tools extensionをダウンロードする必要があります。

MD_Plugin_v2025_x.zipを任意のフォルダに解凍します（例えば、C:\Altairなど）。

ヘルプはREADME.pdfをご参照ください。

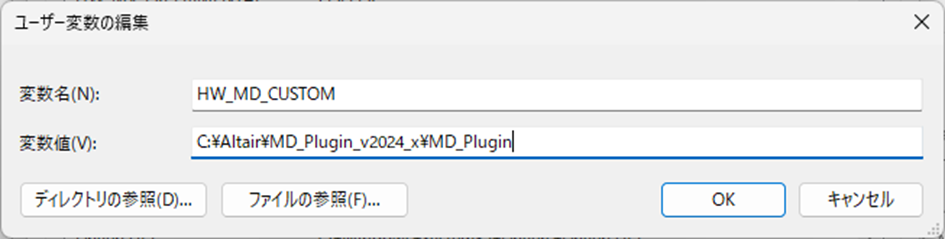

Windowsの環境変数

HW_MD_CUSTOM

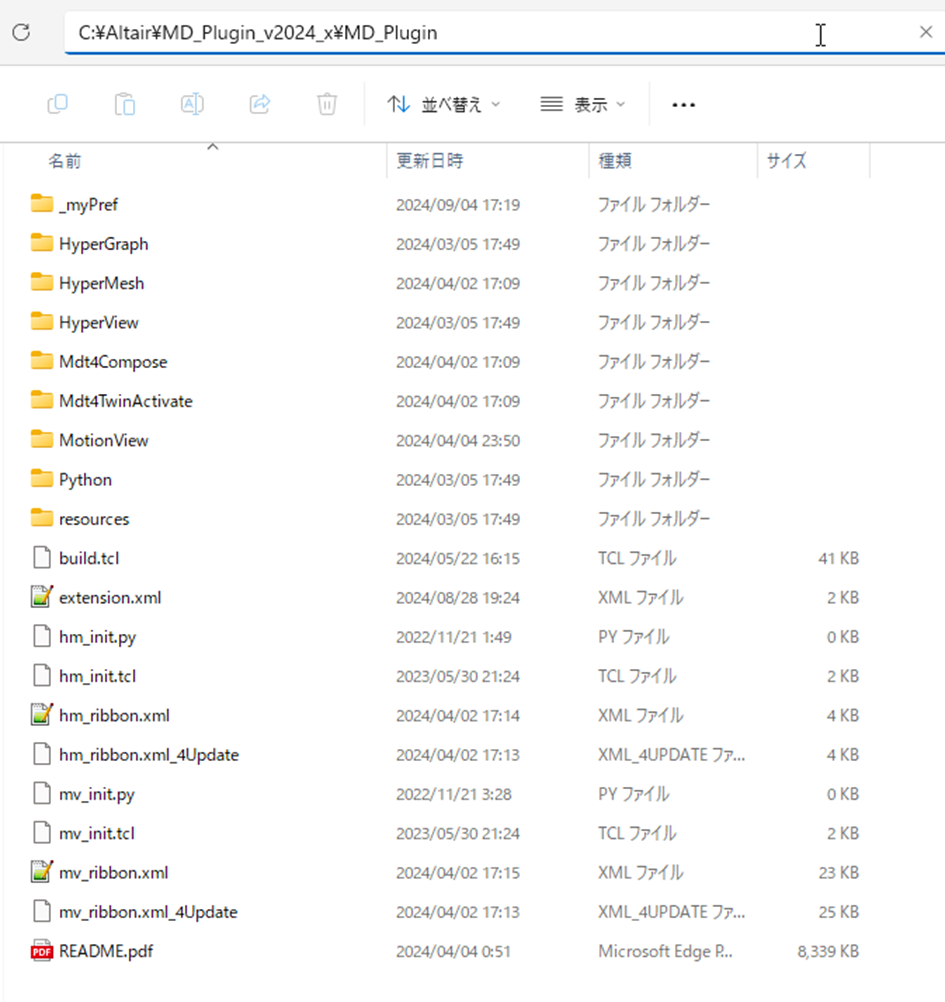

を作成し、2.1で解凍したフォルダのパスを指定します。Extension.xmlがあるフォルダまで指定してください。

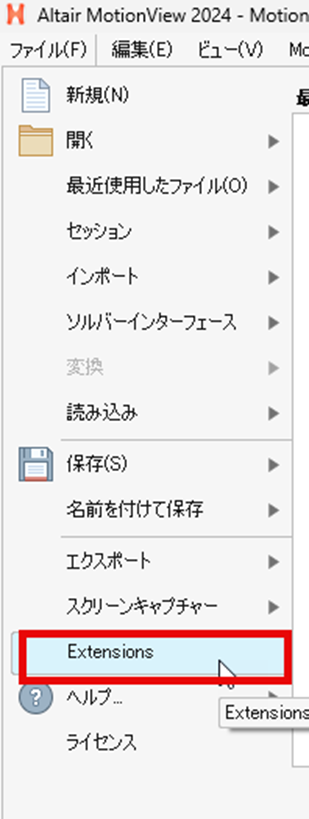

MotionViewを起動し、ファイル-> ExtensionよりExtension Managerを開きます。

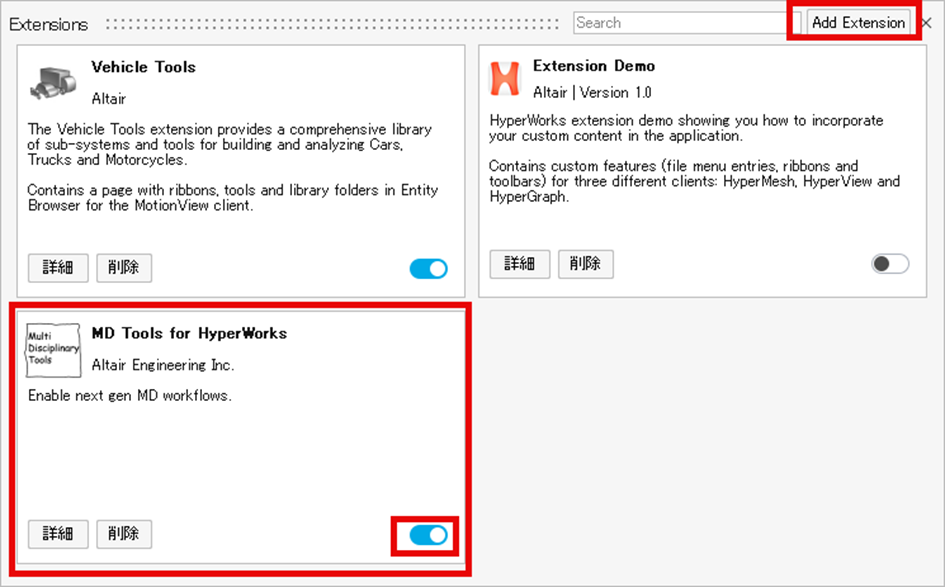

右上のAdd Extensionより、2.1で解凍したフォルダのパスを指定すると、MD Tools forHyperWorksが追加されます。ボタンをオンにすると、使用できます。

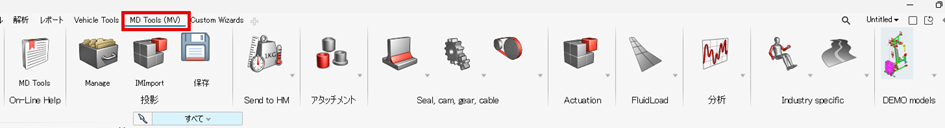

MotionViewにMD Tools (MV)のメニューが追加され、その中に各種リボンアイコンが表示されます。

使用ソフト：

Japanese

本Multi-Disciplinary Toolsの一部の機能にはAltair Composeで作成した関数を使用しているため、

すべての機能をご利用いただくには、Altair Composeのインストールおよびセットアップが必要です。

①ご利用のHWと同じフォルダにインストール。

　異なる場合は、環境変数HW_MD_COMPOSEでインストール先を指定してください。

②C:\Users\(user name)\.Altair\Compose2019\hwxにあるCompose_startup.omlに、Multi-Disciplinary ToolsのMD_Plugin\sTCompose\_macrosのパスを追加してください。

本機能はHW2019でプリインストール済みです。

File -> Load -> Preference Fileの

Multi-Disciplinary Tools

でご利用いただけます。

Altair Composeはご利用のHyperWorksと同じインストールディレクトリにインストールすれば、上記の設定も不要です。
