각 파트에 적용된 항복응력을 반영하여 해석 결과에서 안전계수를 확인하는 방법을 안내 드립니다.
OptiStruct를 사용하는 경우에는 해석을 수행하기 전, 아래의 값을 설정하여 결과 항목으로 추가 할 수 있습니다.

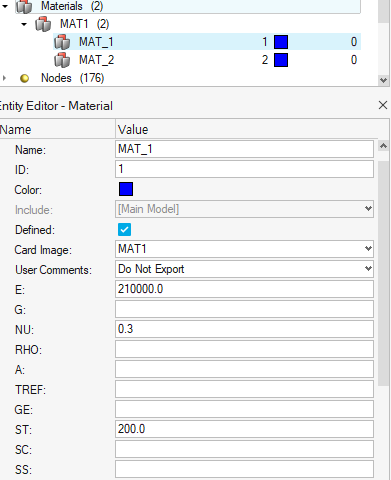

MAT1에서 ST, SC, SS 항목에서 항복응력 설정
- ST : Von Mises와 Major Principal Stress 기준으로 안전계수 계산
- SC : Minor Principal Stress 기준으로 안전계수 계산
- SS : Tresca Stress 기준으로 안전계수 계산

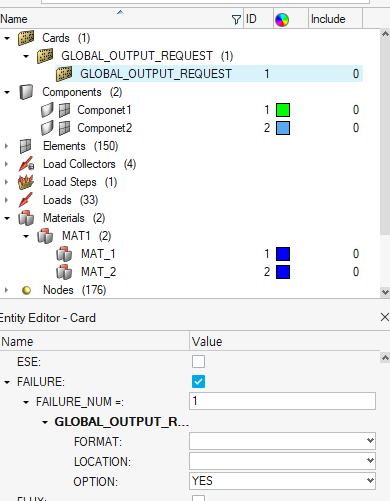

Global Output Request에서 FAILURE 설정
해석이 완료된 후 HyperView에서 결과 확인 시 Factors of Safety 항목을 보시면 됩니다.
