이번 Post에서는 Simlab 에서 중력가속도 GRAV 를 정의하는 방법에 대해 살펴보겠습니다.
Simlab에서 GRAV 카드를 정의할 때는 Text Data를 직접 입력해 주어야 합니다.

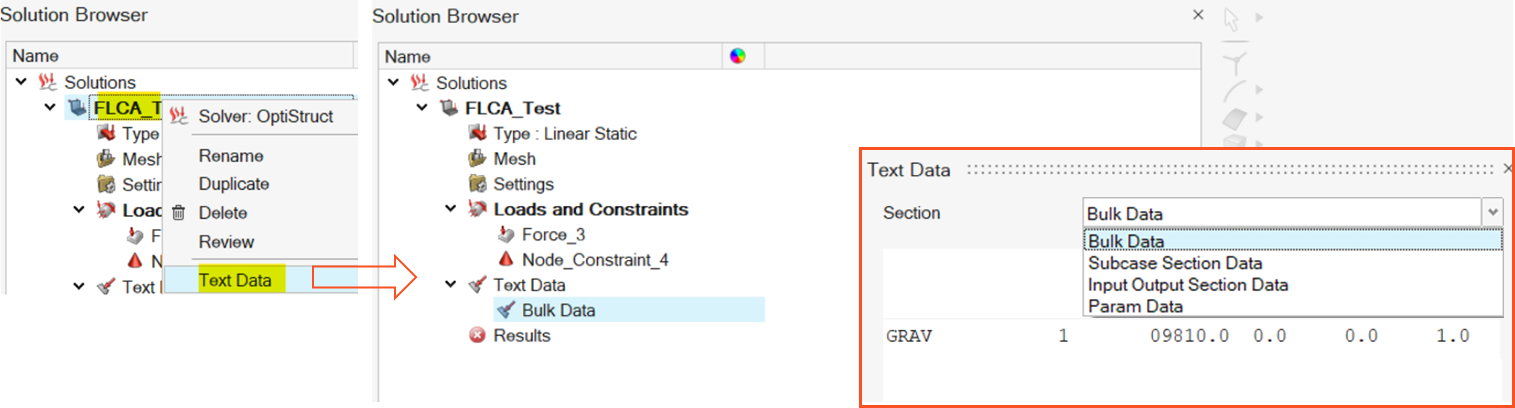

Solution Browser에서 Solution 항목을 우클릭 하고 > Text Data 를 누르면
Bulk Data를 입력할 수 있는 Section창이 활성화 됩니다.

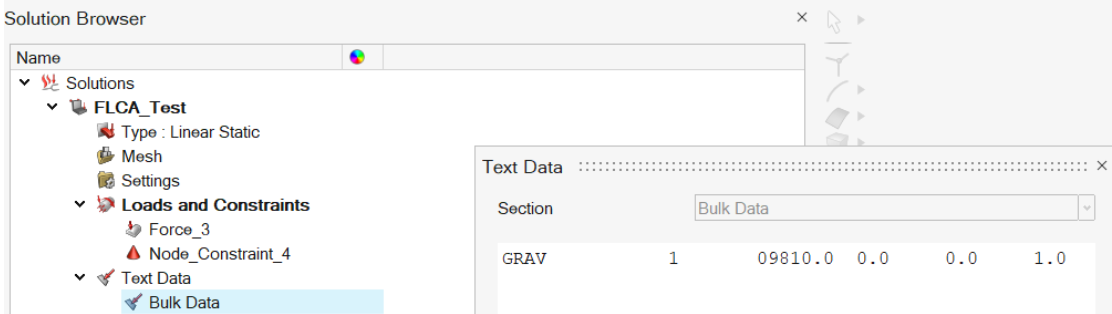

해당 Bulk Data 항목을 아래 Format에 맞춰 입력하면,

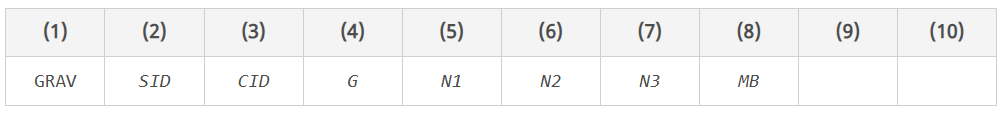

Format.
ex. GRAV 1 0 9810.0 0 0 1

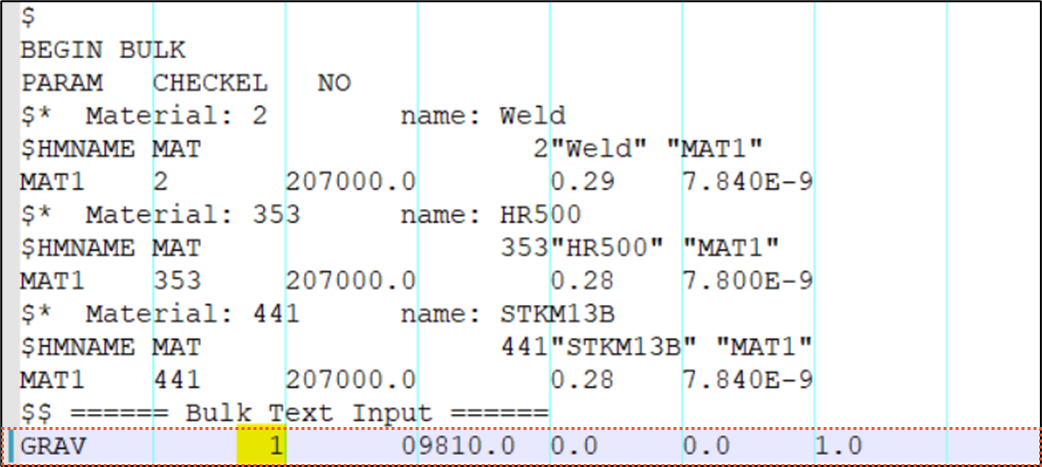

Solver Input File로 Export를 했을 때 아래와 같이 GRAV 카드가 추가 됩니다.
[해당 Format은 Optistruct CARD를 기준으로 생성한 Bulk Data이며, Format 의 각 항목에 대한
내용은 아래 링크에서 확인하실 수 있습니다. *Optistruct - GRAV Card: GRAV]

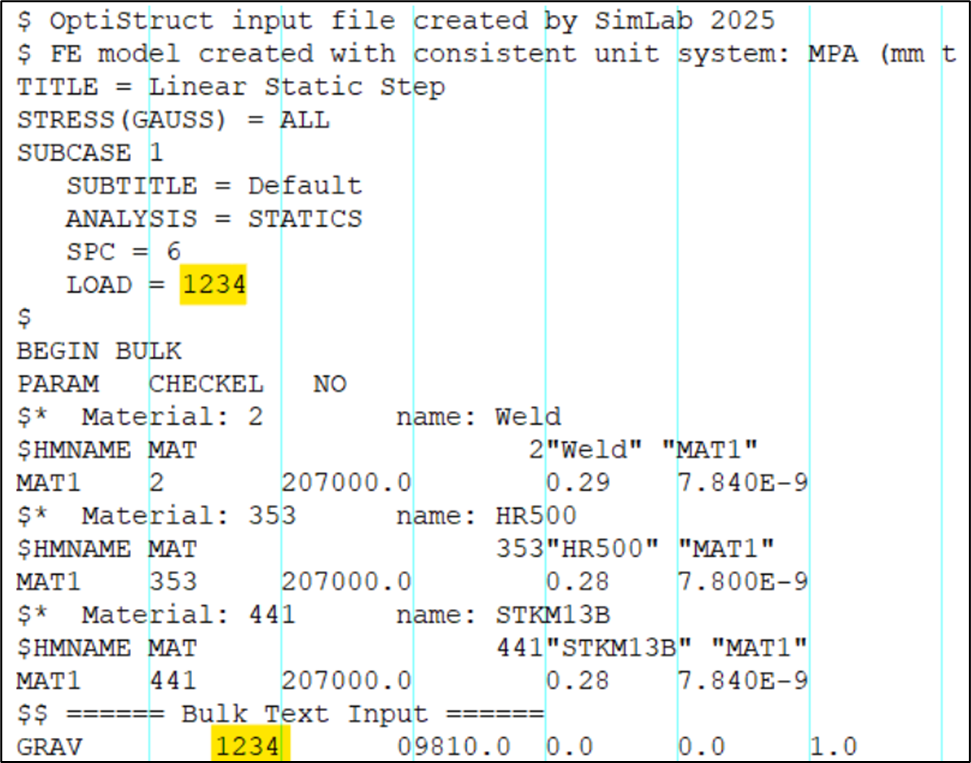

마지막으로, GRAV 카드의 ID와 LOAD Step에 적용하는 하중의 ID를 일치 시켜주면
설정한 GRAV를 적용한 해석을 수행할 수 있습니다.
