Description: 우선 다음 게시글들을 참고하여 분석을 진행해보았습니다.
https://2022.help.altair.com/2022/hwsolvers/os/topics/solvers/os/flutter_analysis_general_transport_aircraft_tutorial_r.htm
https://help.altair.com/hwsolvers/os/topics/solvers/os/flutter_analysis_agard_4456_wing_verification_r.htm?zoom_highlight=flutter
agard 445.6 wing분석 게시글의 예제파일인 fem파일을 열어보았을때, 두께가 없는 2d 평면wing이 2d map meshing 기능을 사용하여 매쉬가 만들어졌다고 판단, sketch 기능을 통해 제가 분석하고자하는 날개를 그린후, mesh를 진행하였습니다. 날개의 root부분이 고정되어야하므로, constraint를 이용 root부분의 노드15개를 고정시켰습니다.

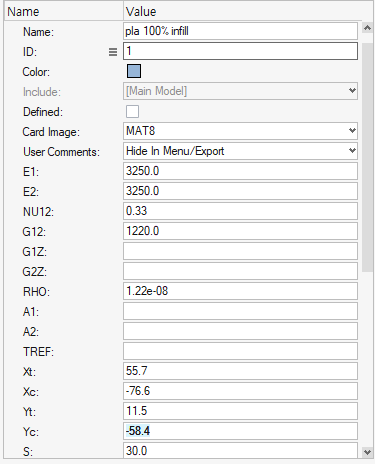

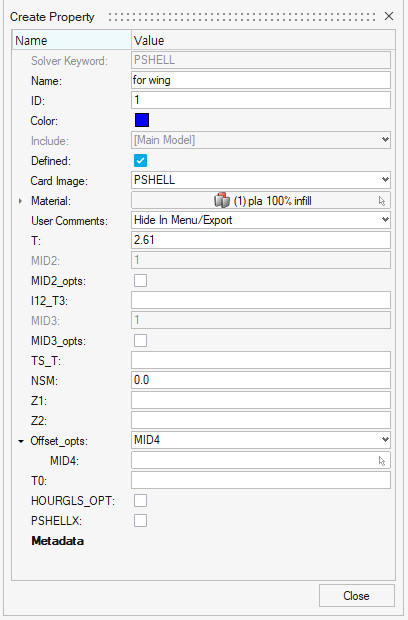

물성치를 material에 입력한후 pshell property를 통해서 물성치를 부여했습니다.
여기서 thickness는 분석의 편의를 위해 평균 두께를 구해서 입력했습니다.

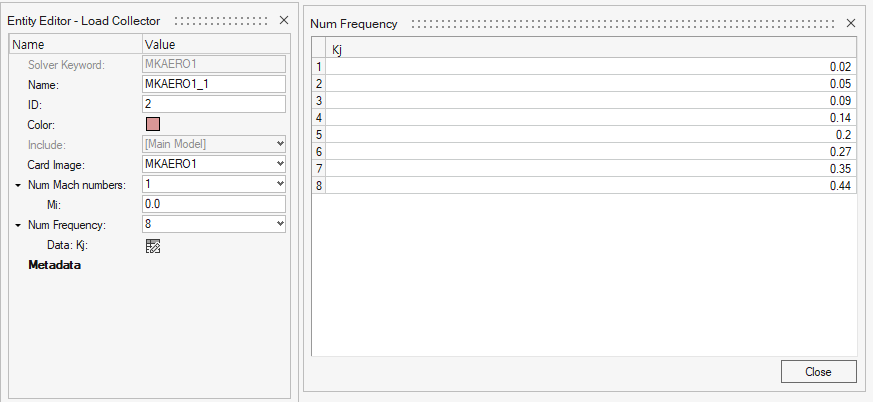

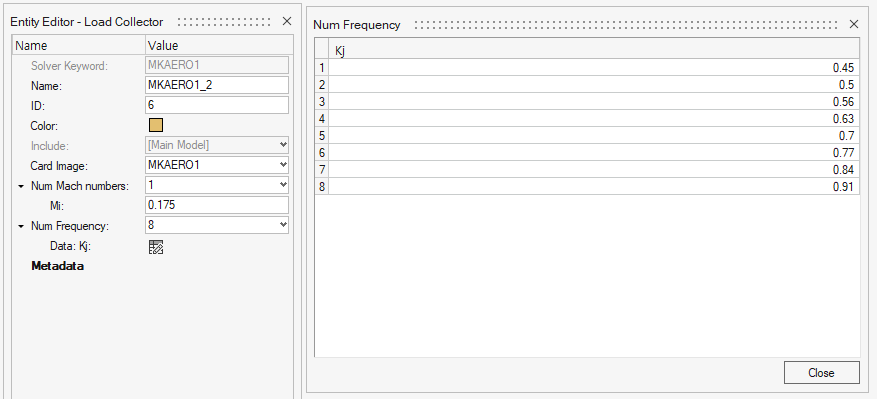

이후 8030 flutter analysis 게시글의 순서에 따라 동일하게 진행하였습니다. mkaero1 리본의경우, 제가 분석하고자하는 최고속도가 60m/s이기때문에 해당조건에 맞는 마하수와 진동수로 입력하였습니다.

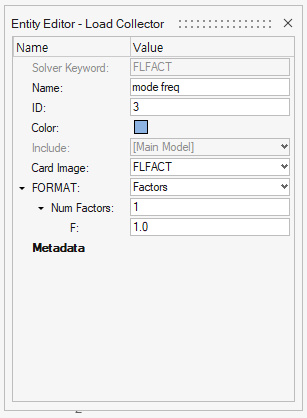

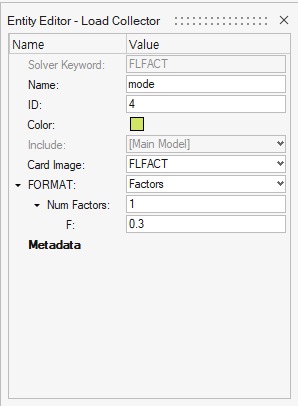

FLFACT항목의 경우 감쇠가 거의 없는 환경상 THRU_FORMAT의 사용이 필요없다고 판단하여, 2개의 FLFACT항목만을 생성하였습니다.

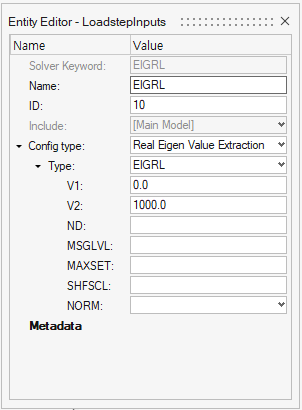

EIGRL항목의 경우 V1=0 V2=1000으로 수정하였습니다.

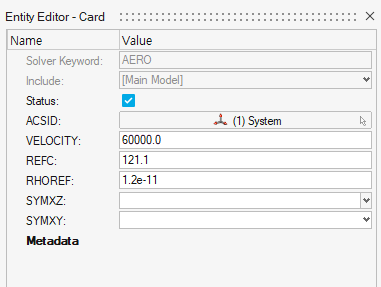

모든 단위계를 MM N S로 통일하여 PARM/VREF항목은 생성만 해놓고 값을 0으로 할당하였습니다.
FLUTTER ANALYSIS SUBCASE를 생성할때 SDAMPING 부분에 예제는 TABDMP1300을 할당하라하였으나, 제 카드에는 TABDMP1, TABDMP2만 존재하여 TABDMP1을 할당하였습니다.
이후 EXPORT하여 CONSOLE로 RUN 시켜보았더니 다음과 같은 오류 메세지를 확인하였습니다.
*** See next message about line 32 from file: fin flutter.fem
(this is continuation line 1 of TABDMP1,1 bulk data)
"+ ENDT"
*** ERROR # 1127 *** in the input data:
Discontinuities are not allowed at TABDMP1 endpoints.
공탄성분석을 처음하다보니, 적합한 MESH기능을 사용했는지부터 아리송한 상황입니다. 또한 Structure module과 aero module 두개를 동시에 작업해야하는것같은데, 맞게 작업을 진행했는지도 잘 모르겠습니다. 우선 문제는 TABDMP1에서 발생하였다고는 하지만 단순히 그부분의 문제는 아닌것같습니다.
우선 제 작업물 HM파일과 FEM파일, 예제로 확인했던 AGARD WING
모두를 업로드 해놓겠습니다. 도와주시면 정말 감사하겠습니다…
Product/Topic Name : Hypermesh-optistruct 2025.1 version
