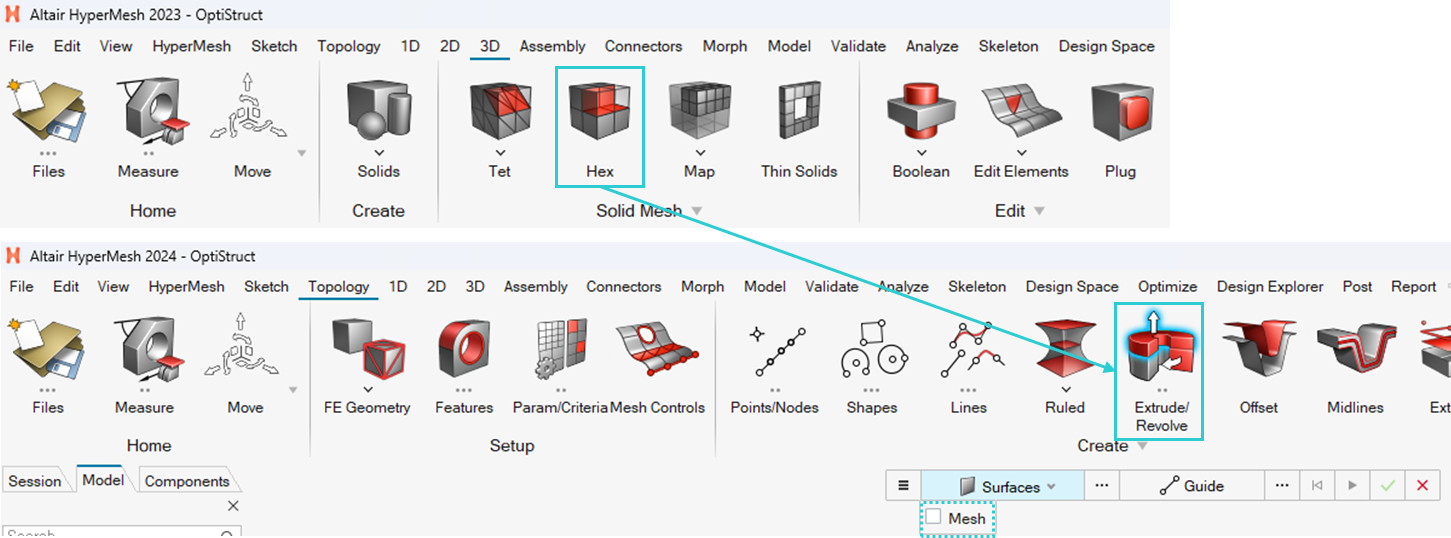

※ 기존 HyperMesh 2023 버전의 3D 메뉴 탭 - Hex 리본 메뉴는 2024 버전부터 Topology 메뉴 탭의 Extrude 기능으로 통합되었습니다.

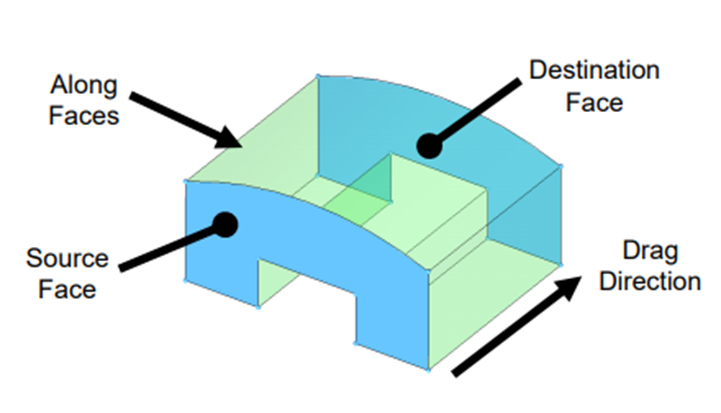

HyperMesh는 다음과 같이 Source Face와 Destination Face의 위상이 동일한 형상에 대해 사용자가 Source Element와 Guide line을 선택하고 Hexa Mesh를 생성할 수 있습니다.
[이때 Source Surface에는 Extrude를 진행하기 위해 2D Mesh가 생성되어 있어야 합니다]
HyperMesh의 Hexa 요소 생성 단계는 다음과 같습니다.

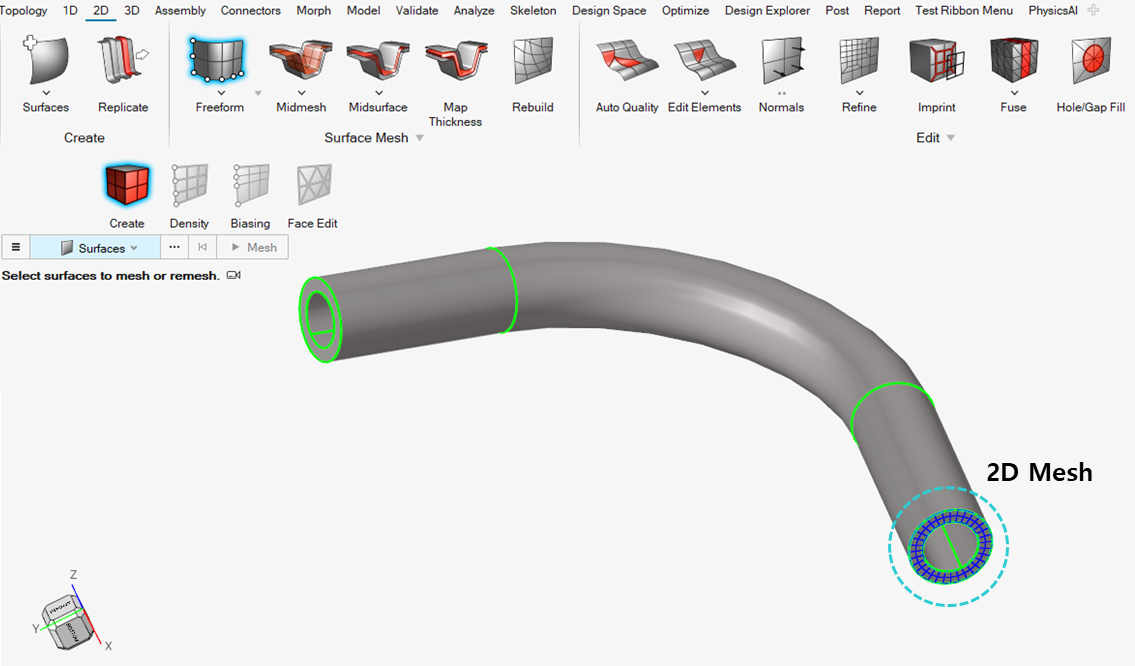

Step 1. Source Surface에 2D Mesh를 진행합니다.

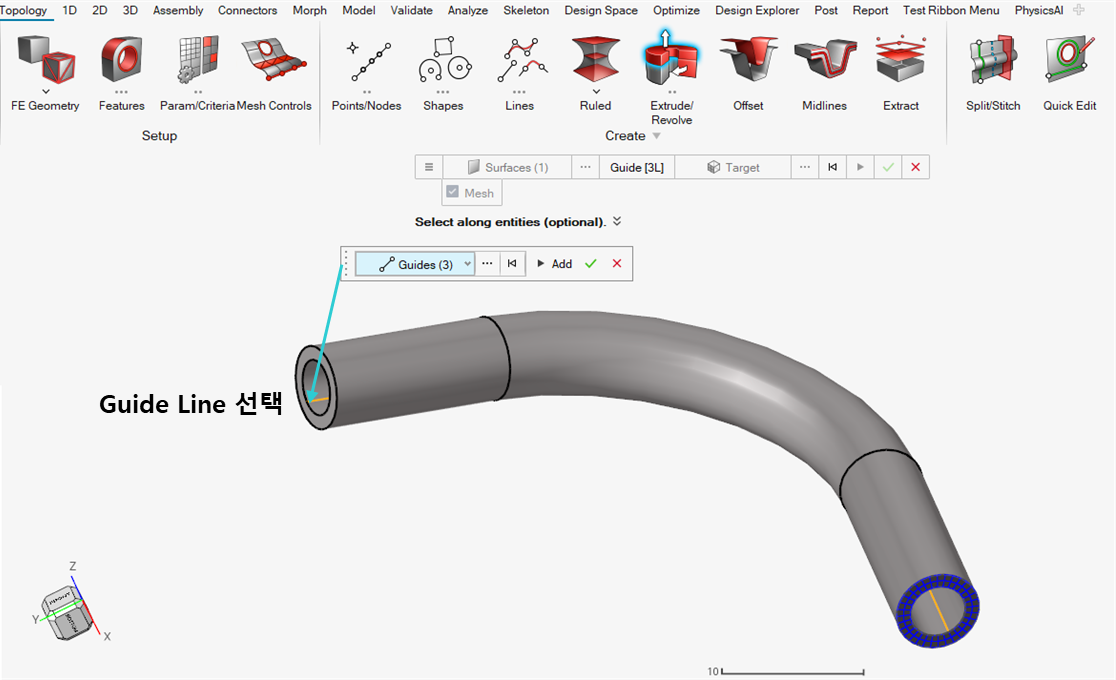

Step 2. Extrude를 진행 할 Guide Line을 선택합니다.

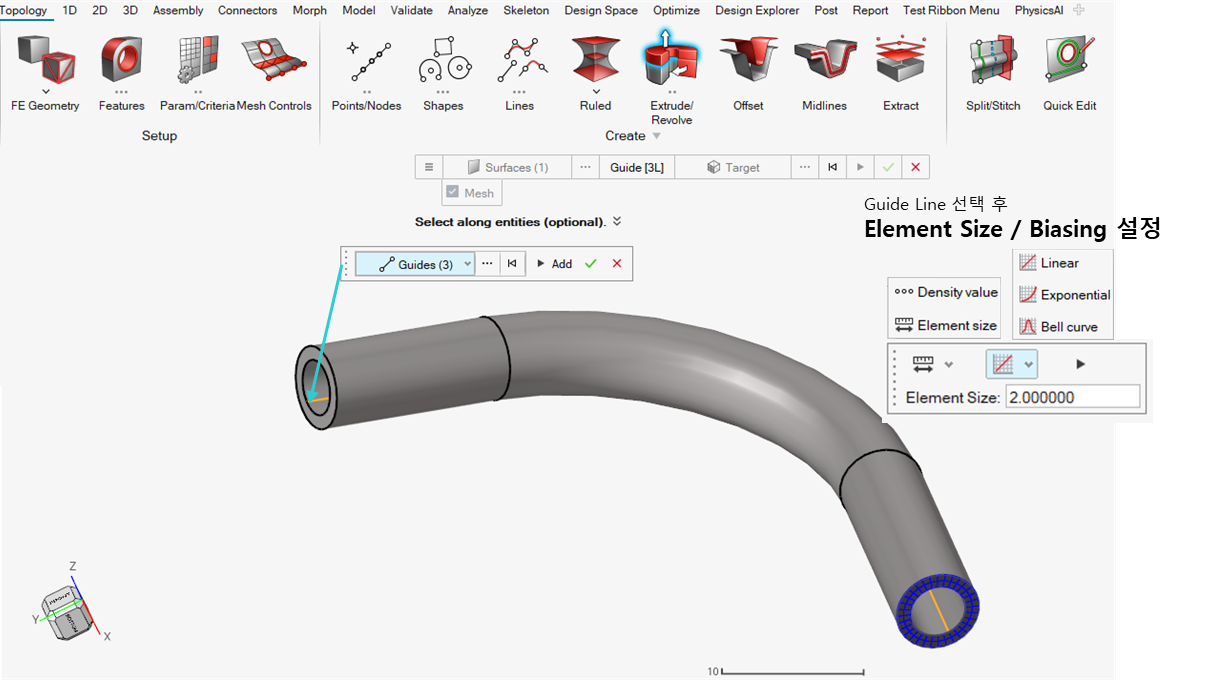

Step 3. 생성 할 Hexa Mesh의 Size와 Biasing Type을 설정합니다.

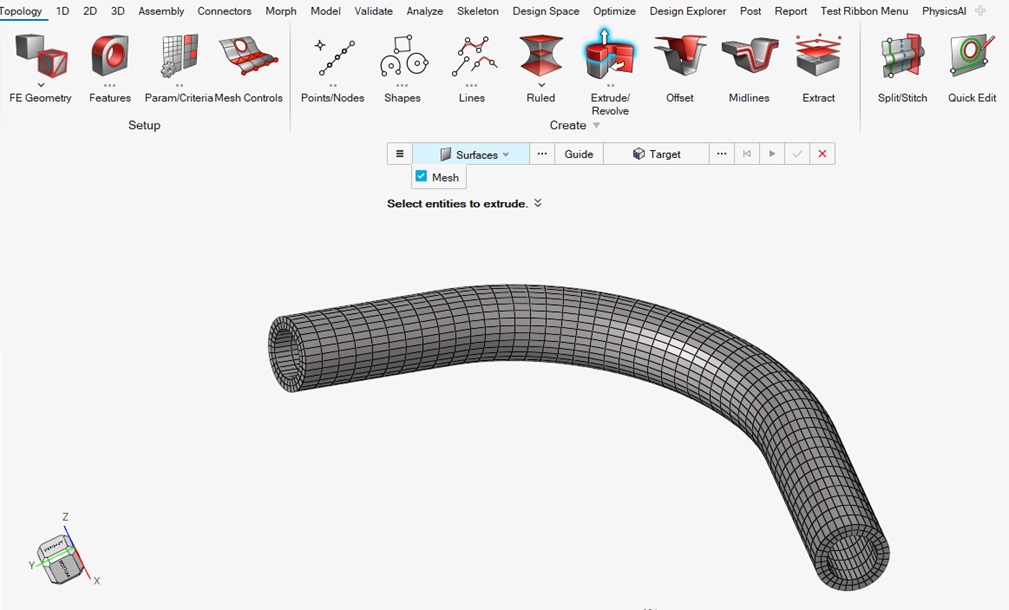

Step 4. 생성한 Hexa Element 확인
이외에 Extrude 기능에 관한 설명은 아래의 Help 문서에서 추가로 확인할 수 있습니다.
Extrude Geometry
