Hypermesh step Import 시 파일 해상도 문제

Description: Hypermesh 2024.1 버전 사용 중입니다. step import 시 해당 모델의 곡률이 각져서 들어옵니다. 동일 파일을 CAD에서 열어봤을 땐 아무 이상 없는데 하이퍼메시에서만 각져 보입니다. 기존에 계속 사용하던 하이퍼메시였고 옵션 값 건든 게 없는데 저번주부터 파일이 이상하게 들어옵니다.

Product/Topic Name : Hypermesh 2024.1

*Note from Community Team - Once you receive a satisfactory answer on your question, kindly mark your answers as "Accepted" so it can help others with similar problems. Thanks.

Find more posts tagged with

HyperMesh

Auto Tagged

Accepted answers

SuLin Shin

안녕하세요. 한국알테어입니다.

아래 사진 참고하여 Geometry Faceting 옵션을 변경해주시기 바랍니다.
상단 File 메뉴 > Preferences > Preset > Custom 변경 후, level1 → level5 로 변경

좋은 하루 되세요.
감사합니다.

SuLin Shin

안녕하세요. 한국알테어입니다.

바로 이전 안내드렸던 옵션은 3d, 2d 형상에 모두 적용되는 옵션입니다.

따라서 해당 문제는 그래픽 문제 또는 cad 파일 문제, cad import 문제로 의심됩니다.

우선 아래 내용으로 확인부탁드립니다.

1. 퓨전에서 범용 확장자로 (step, iges 등)으로 내보냈을 때도 동일한지 확인
2. 현재 첨부주신 사진 상 퓨전형상의 두께가 굉장히 얇아 HyperMesh에서 CAD를 불러올 시, line이 merge되어 발생하는 건 아닌지 확인이 필요할 것 같습니다.

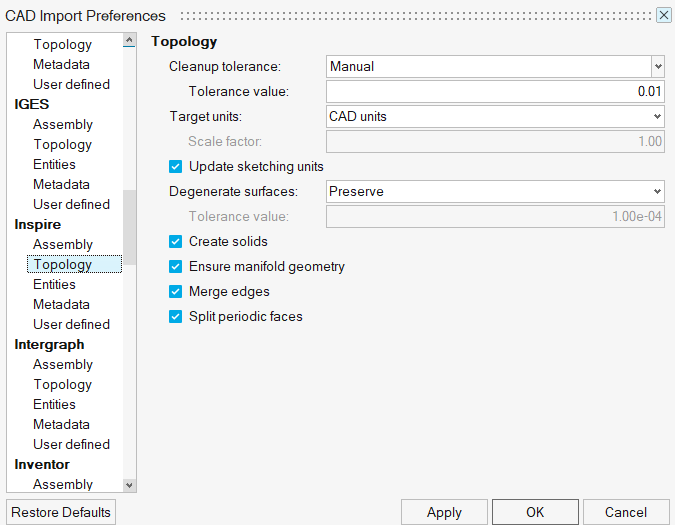

import 옵션에서 merge edges 해제, cleanup tolerance 값 두께 값보다 매우 작게 변경하여 확인부탁드립니다.

3. 그럼에도 지속되시는 경우 아래 글을 참고하시어 그래픽 업데이트 바라며,
사용하시는 버전의 Help 자료를 통해 그래픽 권장 사양을 확인해주시기 바랍니다.

https://community.altair.com/discussion/39418/hyperworks-hyperworks-performance-%EA%B0%9C%EC%84%A0-%EB%B0%A9%EB%B2%95/p1

All comments

SuLin Shin

안녕하세요. 한국알테어입니다.

아래 사진 참고하여 Geometry Faceting 옵션을 변경해주시기 바랍니다.
상단 File 메뉴 > Preferences > Preset > Custom 변경 후, level1 → level5 로 변경

좋은 하루 되세요.
감사합니다.

bjjoo

말씀 주신대로 해서 지금 3D 곡률부분은 해결됐는데 2D 부분은 그대로 깨져서 나오고 있습니다. 혹시 이것도 셋팅 별도로 해줘야 하나요?

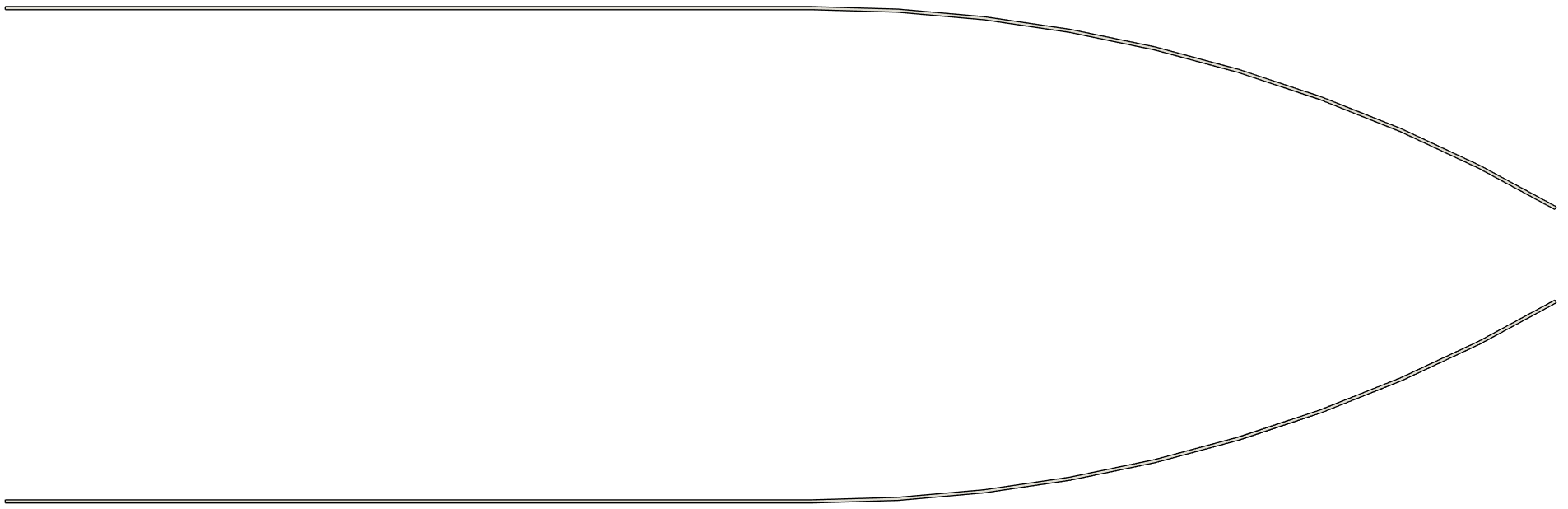

검은색 바탕이 하이퍼메시 상에서 보이는 부분이고 흰색 바탕이 해당 파일을 퓨전에서 열었을 때 모습입니다.

SuLin Shin

https://community.altair.com/discussion/39418/hyperworks-hyperworks-performance-%EA%B0%9C%EC%84%A0-%EB%B0%A9%EB%B2%95/p1
