[HyperMesh] Post의 Matrix 기능을 사용해 각 comp별 결과 값 확인하는 방법

Suhyeon_Kang

HyperMesh, HyperView에서 각 Component 별 결과를 확인할 때 Matrix기능을 사용해 더 편리하게 결과를 추출할 수 있는 기능을 소개해 드리겠습니다.

많은 component로 assembly 되어있거나, load case가 여러 개인 경우 Matrix를 사용하면 한 번에 여러 component에 대한 결과 값을 추출할 수 있습니다.

1. Layout 변경

2. HyperMesh&HyperView 띄우기

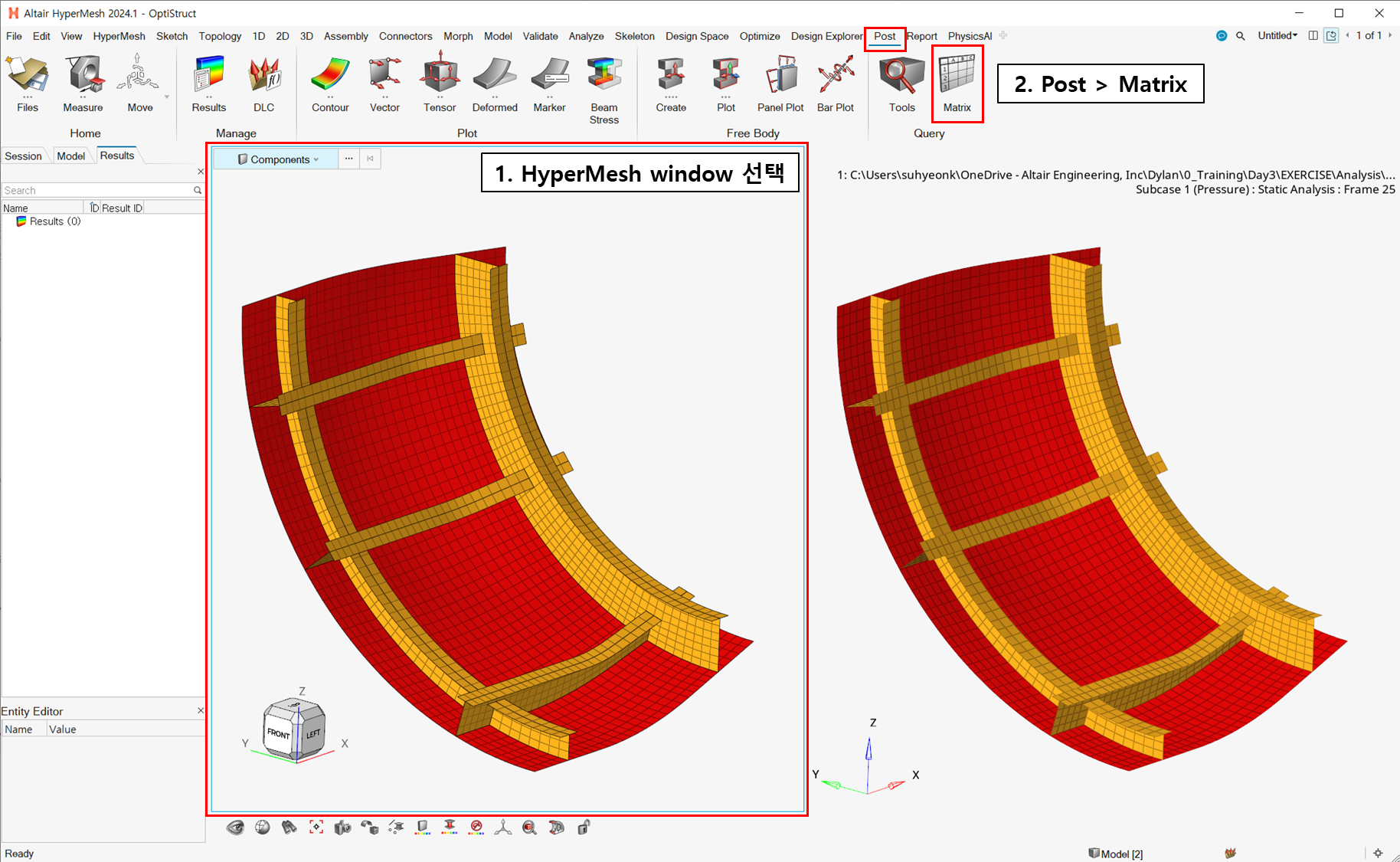

3. HyperMesh > Matrix 열기

4. HM > 결과 확인할 Component 선택

5. HV > 확인하고 싶은 결과 선택 > 결과 확인
