Altair PollExの概要

fujita · December 12

電子設計における背景

以下の多くの要件があり、部門間、企業間で密に連携する必要があります。

回路の高速化、電源の安定化、部品の狭ピッチ化、基板の多層化

以下のようにPCB設計において関係者が情報共有するための機能がそろっています。

マルチCAD対応により、異なるCADを平準化します。

表示層の選択は意外とストレスがたまりますが、Pollexではすべてのレイヤを選択できるモードと物理層のみを選択できるモードがあります。

以下のような目視系ツールセットとデータIOがあり、探したい部分をすばやく目的のビュー(トポロジービュー、3Dビュー、Netアナライザー、回路図ビュー)で表示することができます。

以下の３つの比較機能により、変更箇所と変更内容を明確に確認できます。

以下の自動チェック機能があり、製造性、電気特性、回路レベルの検証をすることができます。

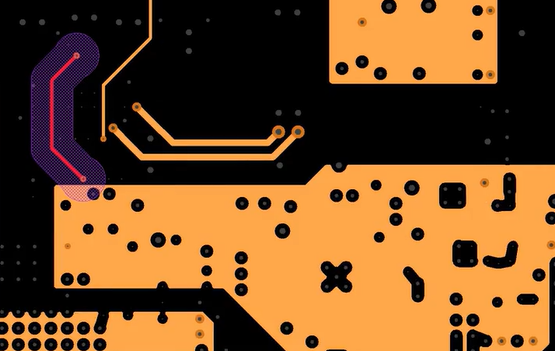

ノイズ対策のチェックアイテム66項目あります。
例
・ネットからグランドビアの距離
・ビアの間隔

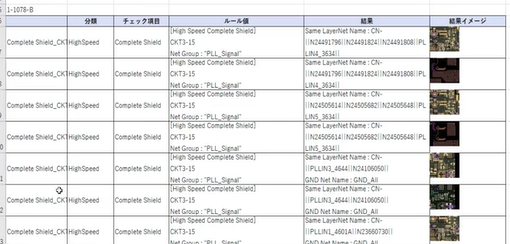

チェック項目はエクセルに出力し、関係者で共有することができます。

Red Mark+によってやり取りの内容を確実に次の設計者に伝達できます。

CADの統一、ライブラリ、レイヤー構成、製造用データの取り決めなど各部署の差異を統合するにはコストが膨大になってしましまいます。

↓

Altair PollExは部門間、企業間での協調したPCBレビュー環境構築を支援します！

↓サムスンSDIでは600万ドルのコスト削減を実現しました。

↓これまでのウェビナーです。
