[HyperWorks 2022.3 / 2023] Import : CAD Import 관련- Hierarchy 구조 변경

SuLin Shin · February 1

CAD Import 시 불러오는 옵션이 달라졌습니다.

2022.3/2023 버전에서 확인하실 수 있듯이, CATPart import 시, Hierarchy as: Assembly 가 없어지게 되었습니다.

따라서 앞으로의 workflow 는 Part와 Part Assemblies 단위로 관리가 됩니다.

2021.1버전에서 CAD Import 시 Hierarchy as 설정할 수 있는 옵션

각 Assembly마다 어떤 Component가 속해있는지는 해당 Browser에서 Hierarchy 구조로 확인할 수 있습니다.

[2021.1버전]

1) Assemblies
2) BOM only
3) Parts

[2022.3/2023 버전]

1) BOM only
2) Parts

결과적으로 각 버전(최신/하위)에서 불러왔을 시, 다음과 같이 구조가 나누어집니다.

>2023버전에서 Parts로 불러왔을 시
>2021.1버전에서 Assemblies로 불러왔을 시

즉, Hierachy 선택 옵션은 달라지게 되었지만 불러오는 결과 구조는 동일하게 구성할 수 있습니다.

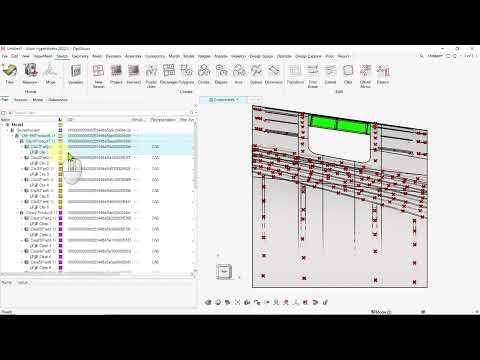

아래 첨부드린 영상 내용을 통해서도 확인 하실 수 있습니다.
