インプリシットモデリングチュートリアルモデル作成方法：熱交換器

dsuzuki · February 15

Inspire 2023からの新機能インプリシットモデリングです。

下記チュートリアルにあります、インプリシットモデルを作成していきます。

最初に添付資料についてです。

・チュートリアル_熱交換器_手順.pdf　→　作成手順のpdfです

・1 - Load File.stmod　→　初期モデルです、作業の初めにこのモデルを読み込んでいただきます

・7 - Combine bodies.stmod　→　最終モデルです

それでは下記に沿ってモデルを作成していきましょう。

1. モデルの読み込み

上記のファイルタブから1 - Load File.stmodを読み込みます。

2. インプリシットモデリングタブからサーフェスラティスを作成

インプリシットモデリングタブ→サーフェスを選択

下記を設定します。

・表面のタイプ：ダブル　

・セルサイズ：値　

・サイズ：5mm

3. パート3とパート6にサーフェスラティスを設定

パート3とパート6にそれぞれ下記を設定します。

・表面のタイプ：シングル

・セルサイズ：値

・サイズ：5mm　

4. パート4とパート5にサーフェスラティスを設定

パート4とパート5にそれぞれ下記を設定します。

・表面のタイプ：シングル

・ソリッド領域：反転

・セルサイズ：値

・サイズ：5mm　

5. 全てのパートを和ツールで結合

作成しました5つのパートを選び、結合します。

以上で完成です。

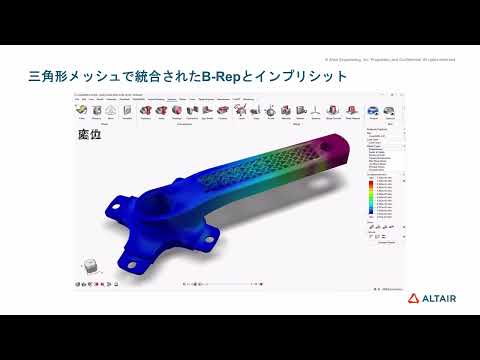

・インプリシットモデリング概要
