[SimLab 2023] 모델이 기준이 되는 좌표 축과 벗어나있을 경우

SuLin Shin
SuLin Shin
Altair Employee

SimLab. 모델이 기준이 되는 좌표 축과 벗어나있을 경우

설계 과정에서 모델이 기준이 되는 축과 벗어나는 경우, SimLab 의 TransForm 기능을 활용하여 기준 축에 맞게 정렬할 수 있습니다.



[Transform > Align Axis]

움직일 Body 선택 후, 기준이 되는 축을 지정해주시면 됩니다.

작업 순서는 다음과 같습니다.
Transform > Align Axis > 'Movable Body' 선택 > "Define Reference Axis.." 클릭 > Select : 기준 축 선택 (X,Y,Z는 Global axis) > Offset Axis : 기준이 될(축이 생성될) Entity 선택

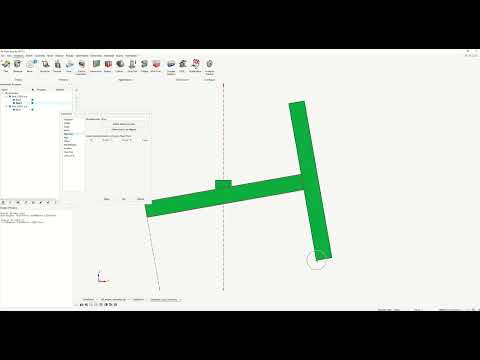

자세한 사용 방법은 아래 동영상을 참고해주시기 바랍니다.




https://www.youtube.com/watch?v=E6CanYehq80
