今回はAltair Inspireを用いて、スプロケット・チェーンの解析を行います。
Altair Inspireを用いれば、オートジョイント機能を用いて、簡単にスプロケット・チェーンの解析を行い、チェーンの挙動および、各チェーン、スプロケットにかかる荷重を評価できます。
モデルは下記よりダウンロードいただけます。
Chain and Sprocket Simulation in Inspire Motion - Altair Community
続きです。スプロケットおよび接触定義を行います。
上記計算を実行したところ、最後まで流れませんでした。

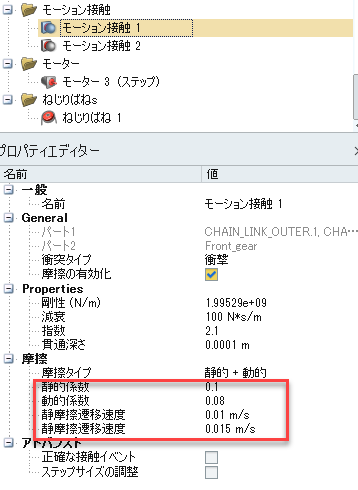

配布モデルと設定を比較したところ、摩擦係数が異なっていました。
デフォルト値から、
静的摩擦0.1
動的摩擦0.08
静摩擦遷移速度0.01 m/s
静摩擦遷移速度0.015 m/s
に変更してください。
