안녕하세요, 이번 글에서는 원형 대칭 모델의 Mesh를 구성하는 방법에 대해 간단한 예제 모델을 가지고
소개하도록 하겠습니다.

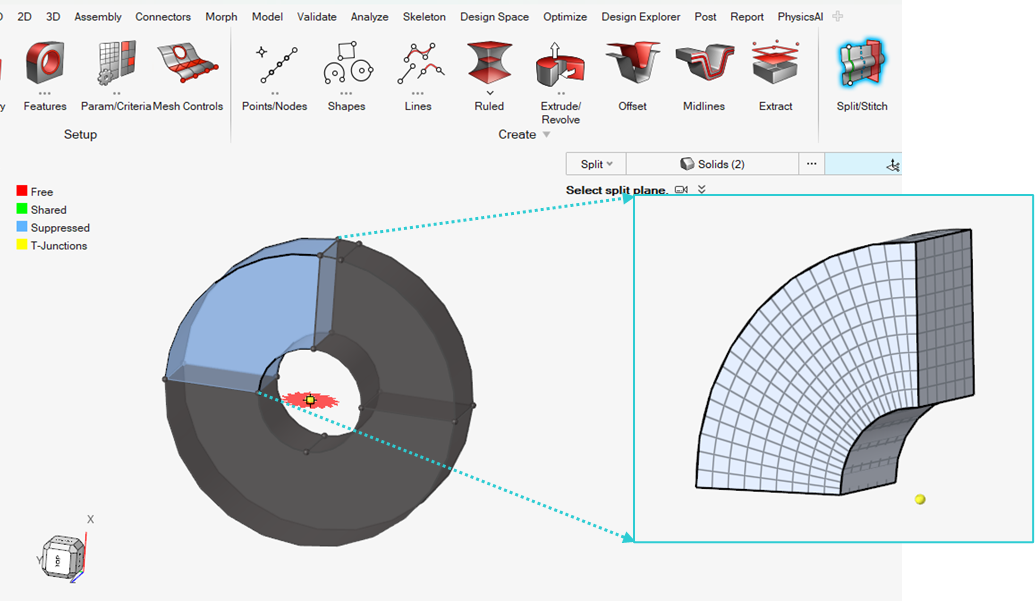

아래 그림과 같이 원 대칭 구조물을 Meshing 할 때는 형상 일부분에 대해 Meshing을 진행하고
1. Transformation Tool 혹은 2. Revolve 기능을 사용하여 모델을 구성할 수 있습니다.
1. Transformation Tool

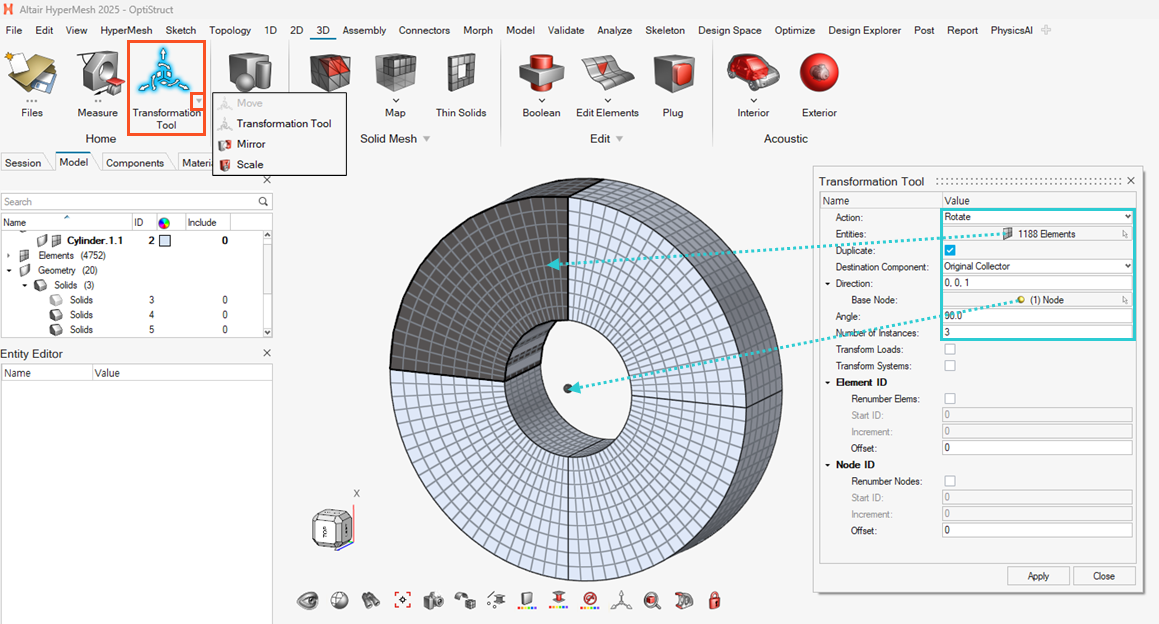

Transformation Tool은 좌측 상단 Move 기능 옆의 작은 삼각형 모양을 클릭하여 선택할 수 있습니다.
이후 아래와 같이 옵션들을 선택하면 간단하게 대칭 모델을 구성할 수 있습니다.
Action: Rotate
Entities: 생성한 Element들 선택!
Direction: 대칭부 면의 Normal 방향 지정
Base Node: 원 대칭 모델의 중심 Node 선택!
Angle: 생성 할 Entity 각도 설정
Number of Instances: 생성 할 Entity 의 개수 설정
2. Revolve

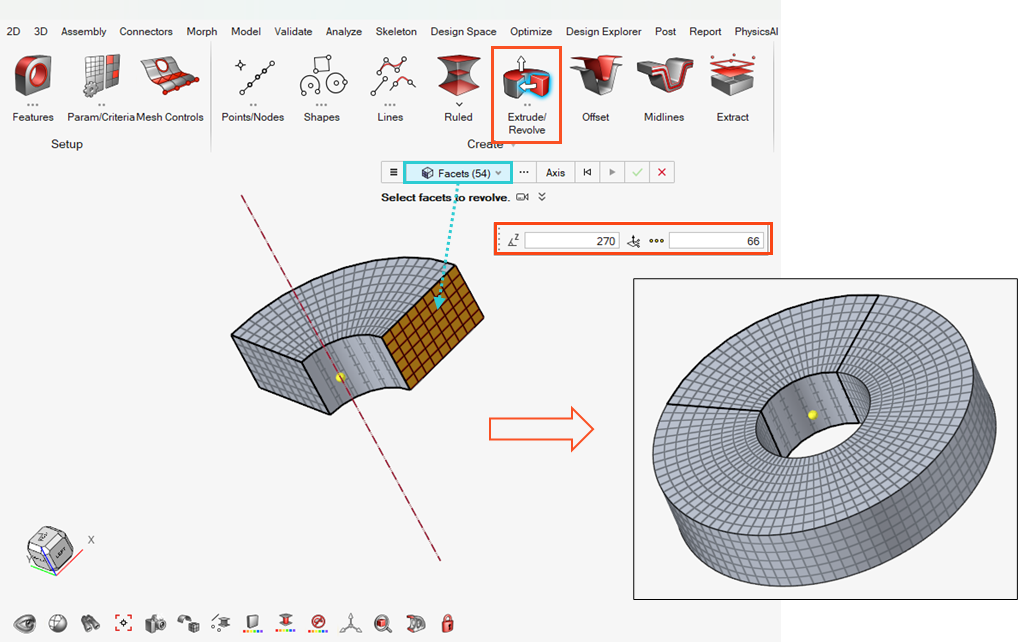

Revolve 기능을 사용해도 아래 그림과 같이 동일하게 Mesh를 구성하실 수 있습니다.
(단, 3D Element를 Revolve 하는 경우 선택 옵션을 Facets로 선택해 주셔야 합니다)
아래와 같이 Revolve 시킬 Element (혹은 Facets)와 축을 선택하고
각도와 생성할 Element 의 Layer를 지정하면 Transformation Tool과 유사하게 Element를 구성하실 수 있습니다.
+. Equivalence

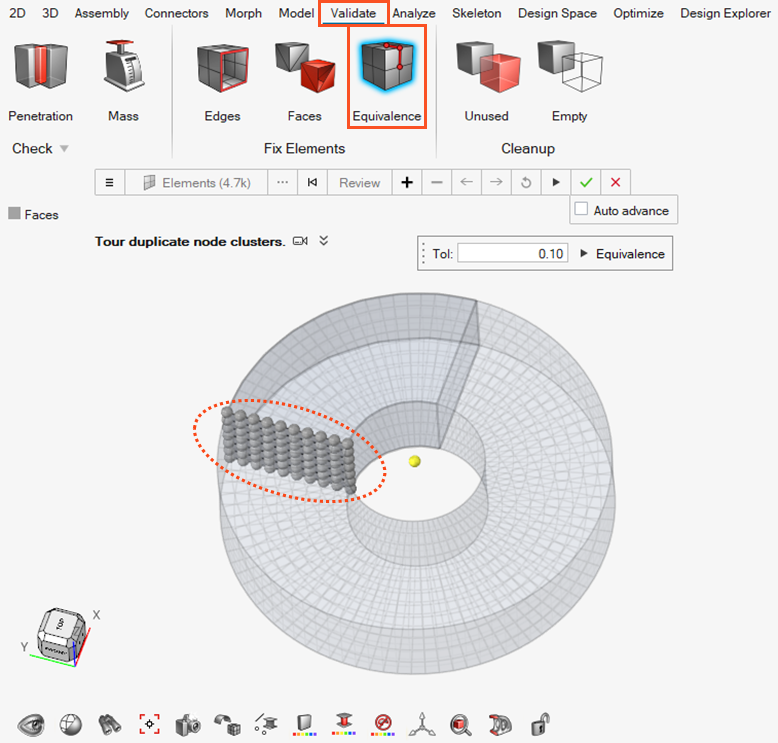

위와 같이 3D Mesh 구성을 완료하고 나면 마지막으로 Validate 탭에서 Equivalence 기능을 사용해서
Node 공유까지 해주셔야 한다는 점도 참고해주세요!
