이번 포스트에서는 HyperView에서 Node Path 기능을 사용해서 Contour Value를 확인하고 그래프로 확인하는 방법에 대해 살펴보겠습니다.
HyperView에서 모델을 불러오게 되면 좌측에 Results 브라우저가 활성화 됩니다.

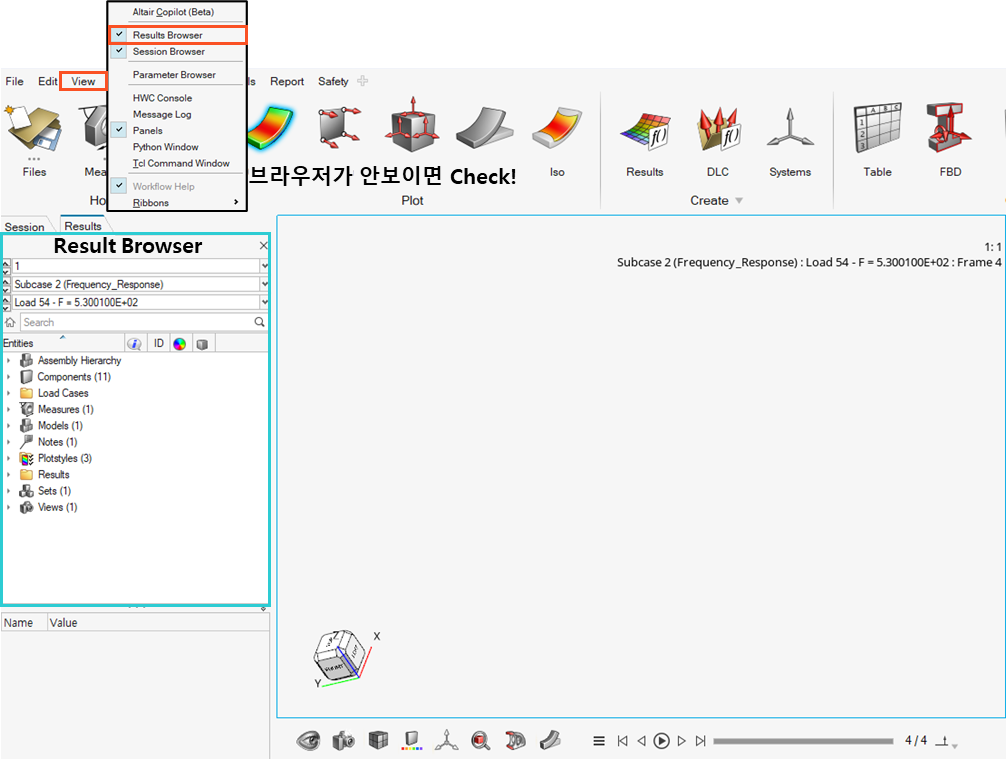

(Result 브라우저가 안보이는 경우에는 상단 View 메뉴에서 Results Browsers를 체크하시면 됩니다!)

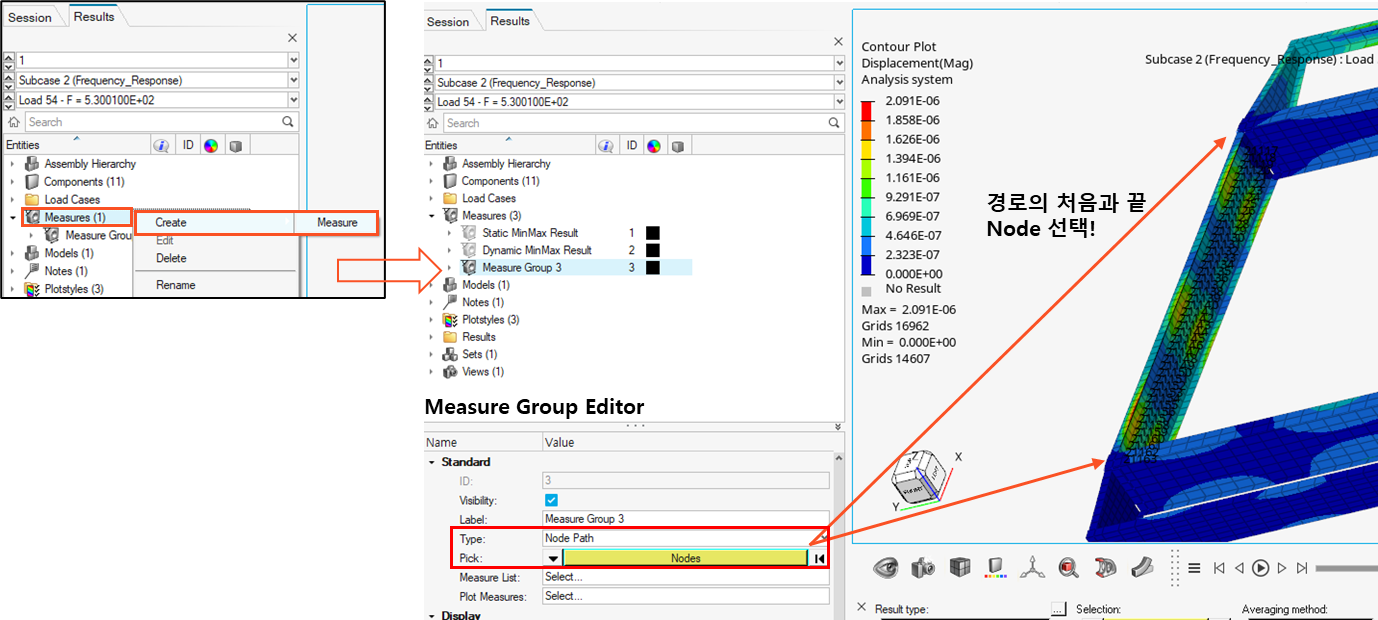

해당 브라우저 창에서 Measures를 우클릭, Create > Measure를 클릭하면
새로운 Measure Group이 생성되면서 아래쪽에 Measure Group Editor가 나타나게 됩니다.
여기서 Type을 Node Path로 선택하고, 측정할 경로의 양 끝단 Node를 선택하면 아래 그림과 같이

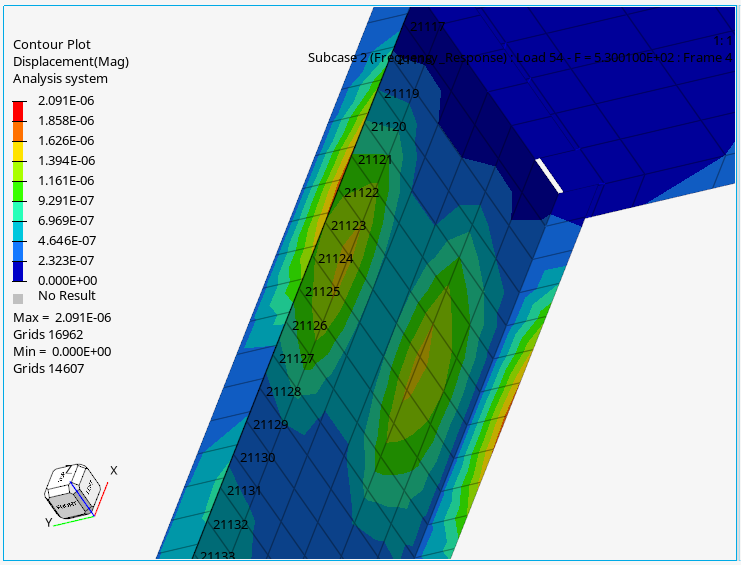

각 Node의 ID가 표시 됩니다.

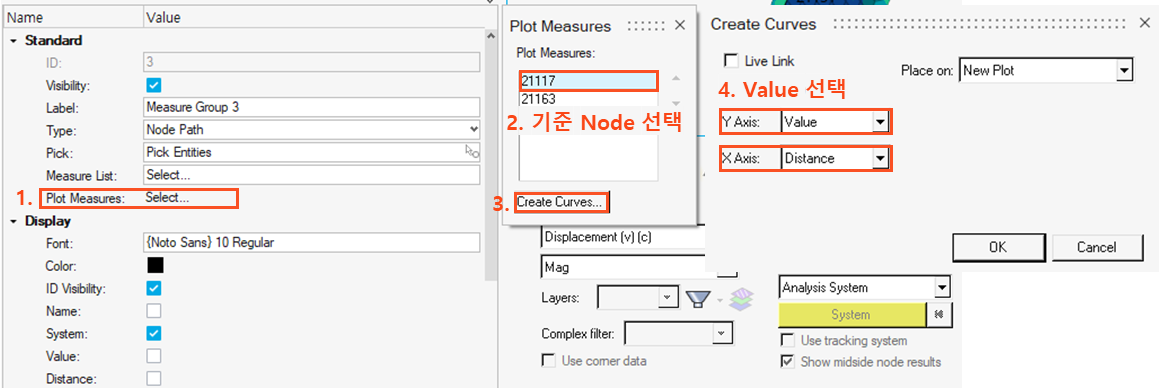

마지막으로 Plot Measures 에서 기준 Node를 선택하고 Create Curve에서 Plot할
X축과 Y축 데이터에 각각 Distance와 (Contour) Value 를 선택하면

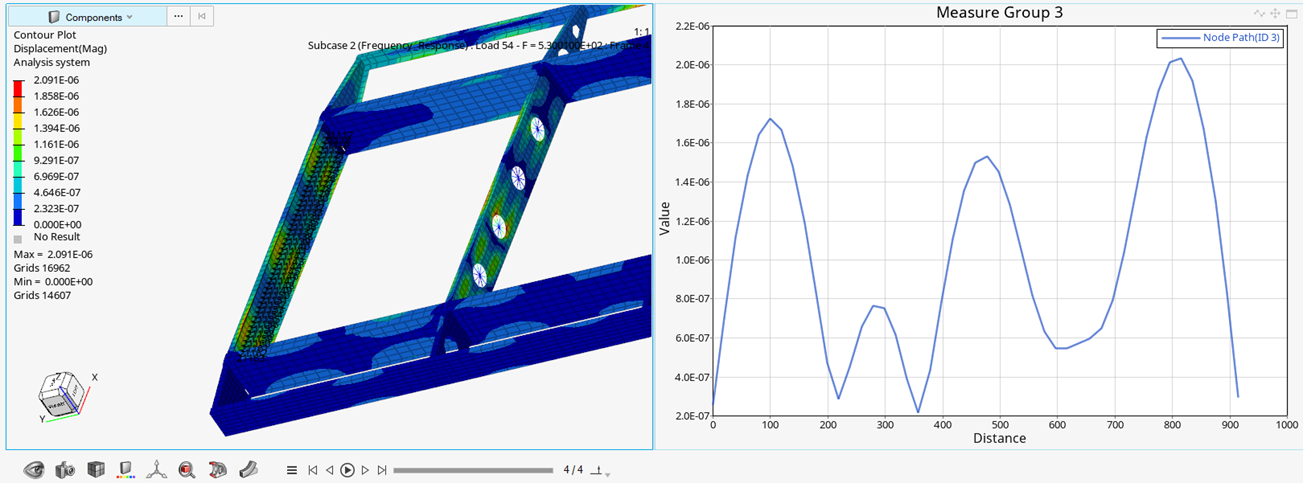

아래 그림처럼 기준 Node로 부터 떨어진 거리에 따른 Value 값을 그래프로 나타낼 수 있습니다.
