 안녕하세요, AOC 대회 참가자 안규빈입니다.

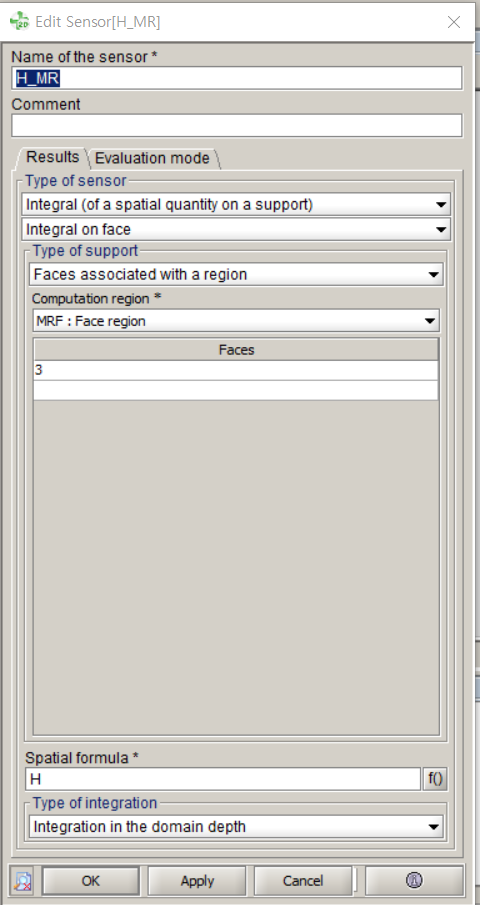

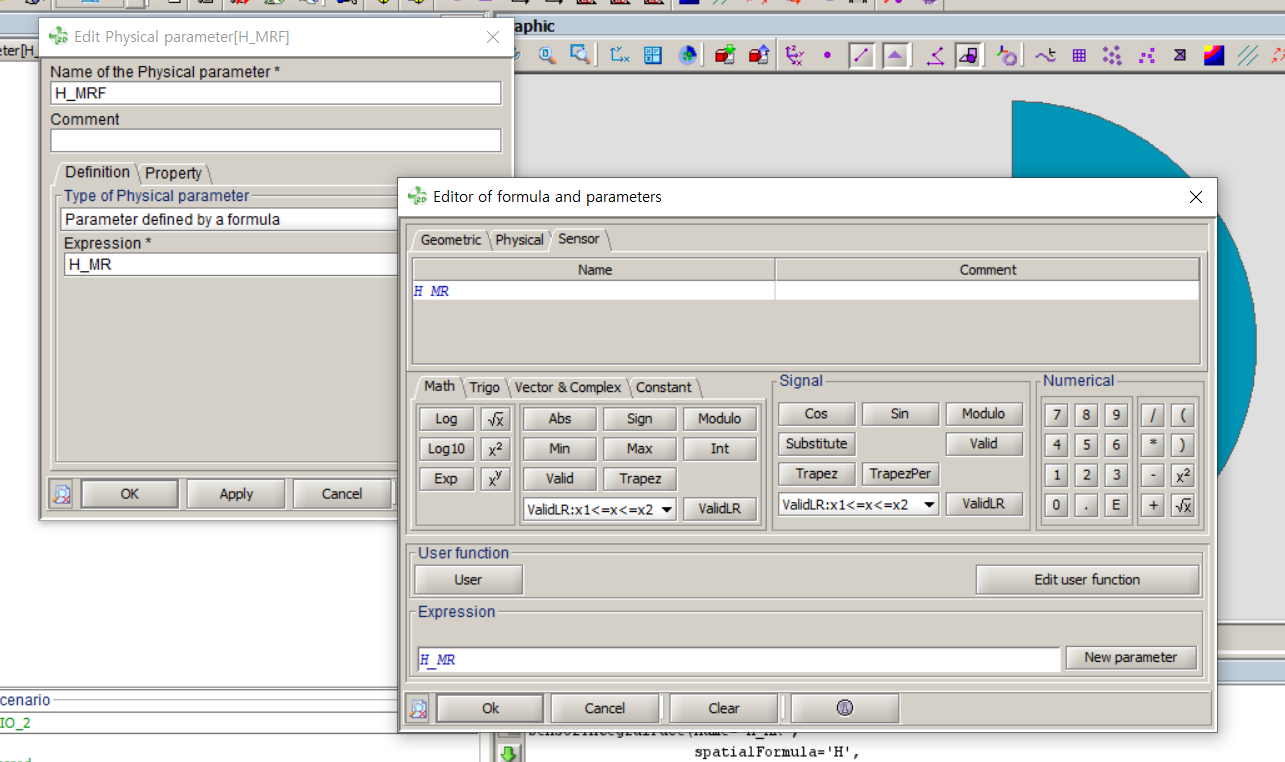

flux 2025 에서 generate component for hyperstudy coupling < output component에서 가능한 파라미터에 센서로 만든 파라미터가 뜨지 않습니다. 센서는 사진과 같이 설정했습니다. new result with current value of the sensor을 하여 result에 센서 값도 잘 저장되었습니다.

어떻게 해결할 수 있을까요? 현재 대회로 인해 발급 받았던 라이센스가 사라진 상황인데 이게 영향을 미칠 수도 있을까요?

Doojong

안녕하세요, 한국알테어 엄두종입니다.
몇가지 코멘트 드립니다.

HyperStudy 결과 파라미터로 쓰이는 변수의 값은 하나여야 합니다.
설명을 드리면, H 가 하나의 값처럼 보일 수 있지만 Hx, Hy, Hz 를 포함하고 있습니다.
따라서 Mag(H) 또는 Comp(H,1) 과 같이 해야 하나의 값이 됩니다.

하나의 값인지 아닌지 확인 하는 방법은
1) 만드신 센서에서 > 오른쪽 클릭 > Evaluate 클릭 하면 output 창에 해당 값이 뜹니다.
- 하나의 값이면 하나만 뜨고, 여러개면 여러개가 뜹니다.
2) Computation > On physics entitiy 에서 확인
- 여기서 계산 할 때, 값이 뜨면 하나의 값만 가진 것이고,
- invalid 라고 뜨면, 수식이 틀리거나 하나의 값이 아닐 수 있습니다.

두번째로, 자속량을 구한다면 H가 아닌 B가 맞으며, 맨 밑의 Intergration of in the domain depth 가 아닌 plane 으로 해야합니다. 면적분이기 때문입니다.

세번째로, 어떤 것을 하시길래 이 값을 계산하실까요? 이 값을 성능지표로 계산하는 경우가 보통 없어서요

네번째로, HyperStudy 로 export 할 때, post 스크립트가 필요한데 만드는 방법이 담긴 시연 영상 송부드립니다.
이 영상에는 그래프를 그리고 그래프의 평균이나 최대, 최소 값 등을 파라미터로 등록하는 방법이 포함되어 있으니 변수 선정할 때 참고하세요
요약하면 macro 의 'Analyse2dcurve' 를 이용하여 할 수 있습니다.
post 스크립트는 실행시켰을 때, 에러 없이 원하는 변수들이 생성 되어야 HyperStudy 에서도 잘 작동하니 꼭 실행 시켜서 확인해보세요
첨부파일 다운로드 링크 : https://ftkr.altair.com/message/LrqFxVDRr7ladvYcA490hP
