SimSolid リリース情報

KOBAYASHI

v 2019.2

2019年3月14日



• CADの読み込み速度、読み込み精度が改善(Parasolid kernel導入)
• 固有値解析の計算時間が最大75パーセント改善
• bushing機能、その他細かなbug fixなど。



アルテアコネクトよりDL可能です。製品のバージョンを選択で2019をお選び下さいませ。

KOBAYASHI

v2019.2.1

2019年4月10日リリース



主に各種不具合修正と安定性の向上、固有値解析の剛体モードの取り扱い変更などです。

v2019.2限定で発生していた周波数応答の結果がおかしい不具合も解消されております。



アルテアコネクトよりDL可能です。『ステップ1: 製品群のバージョンを選択』 で2019をお選び下さいませ。

KOBAYASHI

v2019.3

2019年6月13日リリース



主に下記の機能などが追加されております。



1. CADの材料情報継承

   CADで設定されている材料の名前を認識し

   SS内の材料データベースから、それと同じ名前の物性を適用する機能です。

   CATIA, Creo, NXでの対応となります。

   本日確認した限り下記の制限、仕様となっております。

   制限: 日本語材料名未対応

   仕様: SteelとSTEELを区別する



2. ユーザー定義ボルト

   今まで6角形形状からボルトを自動認識していましたが

   逆に、６角形がなくSimSolidがボルトと認識できないものを

   ボルトと認識させ、締め付け解析などできませんでした。

   本verより、ユーザーでこれがボルトですよ、と追加指定することが可能となりました。



3. ショートカットキーに対応

HがHide, A でshow All partsなど、Inspireなど弊社の既存のソフトウェアと

同じショートカットも多く、既存のユーザー様は少し操作性が向上したと思われます。



その他

         リモートマスコネクタ機能追加、コマンドライン呼び出し機能追加、thin solidの速度向上、etc...

         その他詳細はリリースノートをご確認下さいませ。



              アルテアコネクトよりDL可能でございます。

KOBAYASHI

v2019.4.0

2019/10/1DL開始



主な機能追加は下記です。

特に1番の内容についてはよくご要望頂いておりましたので、皆様のご期待に添える内容でないないかと思っております。



(1)結果取得点のCSV指定

これまで、マウスピックでコンター値を拾っていましたが、

座標値csvで指定した場所の値を取得できるようになりました！

↓↓操作手順動画は下記より↓↓

https://community.altair.com/community?id=community_question&sys_id=e7560cf61b2bd0908017dc61ec4bcb45



(2)複数の荷重ケースの線形和

例：100xStructural1+50xstructural2の結果を表示、のようなことが可能となりました。



(3)その他

複数の荷重、リモート荷重をcsvで一括設定

周波数応答解析でモードを選択した周波数応答関数結果を表示できるように

solution settings(解析設定)がわかりやすく

接触状態の設定の改善

固有値解析結果のCSV出力



アルテアコネクトよりDL可能でございます。

https://connect.altair.com/

KOBAYASHI

v2019.4.1

2019/10/14 DL開始



バグ修正とパフォーマンス改善です。

全ての2019.4.0ユーザーにupdateをお勧めとのことでございます。



アルテアコネクトよりDL可能でございます。

https://connect.altair.com/

KOBAYASHI

v2019.5

2020/1/27 DL提供開始



主な機能追加は下記でございます。

他にも多数の改善がございます。是非お試しくださいませ！



(1)三大CAD(CATIA, Creo, NX)のマウス操作の追加

     設計者の方から多く望まれていた普段のCADと同じ、回転、拡大縮小、平行移動のマウス操作が選択できるようになりました！



(2)接着剤機能

    2部品間の結合の硬さを調整できます



(3)ボルト締結部付近のみ締結部品間の固着作成

     <?xml version="1.0" encoding="UTF-8"?>



(4)グラフィックス、CADインポートの改善



-----

アルテアコネクトよりDL可能でございます。

https://connect.altair.com/

KOBAYASHI

v2019.5.1

2020/3/6 DL開始



バグ修正とパフォーマンス改善です。

全てのユーザーにupdateをお勧めとのことでございます。



主な改善事項

・Adapt to thin solidsの安定化と高速化

・ピン接合の軸方向のスライド追加

・adhesiveの改善

・separating/closingの改善

・部品インポート時に接続設定画面が自動出現



アルテアコネクトよりDL可能でございます。

https://connect.altair.com/

fujita

V2020.0.0

2020/6/23 DL開始



今年最初のメジャーアップデートです。



ハイライト



・新しいジョイント (ユニバーサル、シリンドリカル、ボール、ヒンジ、リニアガイド、フレキシブル)

・ソリッドシーム溶接

・コネクション作成の高速化

・モード形状出力(datum pointsにおけるunv形式でのモード形状出力)

・周波数ごとのコンター表示

・周波数応答解析における速度、加速度、ERP出力

・分布質量と仮想流体質量



3Dソリッドシーム溶接により、シーム溶接のソリッド形状が作成され、溶接内部の応力分布も表示されるようになりました。



詳細は、リリースノートをご参照いただければと存じます。



アルテアコネクトよりDL可能です。

https://connect.altair.com/

fujita

V2020.1.0

2020/8/26 DL開始



今年2番目のメジャーアップデートです。



ハイライト



・xMCF xmlファイルからシーム溶接を作成する新しいワークフロー

　　XMC xmlファイルによりシーム溶接箇所をラインとして指定し、シーム溶接を作成します。

・ソルバー改善→計算時間短縮
　　Grappleモデルの計算が50秒ほど→12秒になりました@Intel(R) Core(TM)i7-6820HQ CPU 2.70GHz 2.71GHz, 32GB RAM

・Rキーによる表示・非表示パート反転

・Assembly infoにシーム溶接の数が表示

・手動コネクション作成のダイアログ改善

・SSPファイルサイズの縮小



その他、多くのバグフィックスがされています。

詳細は、リリースノートをご参照いただければと存じます。

Altair OneのMarketplaceからダウンロードいただけます。

https://altairone.com/Marketplace

fujita

V2020.2.0

2020/12/21 DL開始



今年3番目のメジャーアップデートです。



ハイライト



・S-Nを使った疲労解析 (応力-寿命)

・複数サブケースをcsvから一括設定

・Siemens Teamcenterとの連携

・変形後の形状をstlで出力

・体積膨張/収縮を設定

・レスポンスメッシュ(結果表示メッシュ)の改善

・ソルバーの高速化とメモリの節約



その他、多くのバグフィックスがされています。

詳細は、リリースノートをご参照いただければと存じます。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=Altair%20SimSolid

fujita

V2021.0.0

2021/5/13 DL開始



ハイライト



・直交異方性材料

・E-N（ひずみ寿命）の一軸および多軸法を使用した疲労解析

・S-N（応力-寿命）の一軸法を使用した疲労解析

・応力線形化

・JavaScriptファイルを使用したSimSolidの実行

・複数のバージョンの並列インストール

・強化された材料データベース、疲労材料曲線と直交異方性材料特性



その他、多くのバグフィックスがされています。

詳細は、リリースノートをご参照いただければと存じます。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=Altair%20SimSolid

fujita

V2021.0.1

2021/7 DL開始

2021.0.0のバグフィックス版です。



Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=Altair%20SimSolid

fujita

V2021.1.0

2021/9/28 DL開始



ハイライト



・途中結果を出力する非線形解析

・スポット溶接の疲労解析

・直交異方性材料の熱膨張係数

・微小/大変形強制回転

・変形するリモートマス

・突き出た部分のある部品の計算スピードアップ使用メモリ削減

・3DConnexionスペースマウスのサポート



その他、多くのバグフィックスがされています。

詳細は、リリースノートをご参照いただければと存じます。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=Altair%20SimSolid

fujita

V2021.1.1

2021/10/28 DL開始

2021.1.0のバグフィックス版です。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=Altair%20SimSolid

fujita

V2022.0.0

2022/4/12 DL開始

今年、最初のメジャーアップデートです。

ハイライト

•Volvoの方法を使用したシーム溶接疲労解析
•周波数マルチロードケース
•スポットへの力/モーメント/変位のインポート
•日本語GUI
•動解析の結果をPUNCHファイルに保存
•CADパーツインスタンス

その他、多くのバグフィックスがされています。

詳細は、リリースノートをご参照いただければと存じます。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=Altair%20SimSolid

fujita

V2022.0.1



2022/6/23 DL開始

2022.0.0のバグフィックス版です。

結果表示用の応答メッシュ作成時とsspを開くときのクラッシュが改善されています。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=Altair%20SimSolid

fujita

V2022.1.0

2022/8/24 DL開始

今年、2番目のメジャーアップデートです。

ハイライト

• 連続した構造解析(相互にリンクされた荷重ケースの履歴を実行)
• 荷重がかかった状態の固有値解析
• 非定常熱伝導解析
•  グローバル - ローカル解析 (任意の数のローカル詳細解析を自動化)
• スクラッチ ディスク スペース (何百万もの自由度を持つ大規模なアセンブリ解析のメモリ使用量を削減し、計算を高速化)

その他、多くのバグフィックスがされています。

詳細は、リリースノートをご参照いただければと存じます。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=Altair%20SimSolid

fujita

V2022.2

2022/12/20 DL開始

今年、3番目のメジャーアップデートです。

ハイライト

• 線形座屈解析 (アドバンスト)
• ランダム疲労解析 (アドバンスト)
• 疲労応力履歴  (アドバンスト)
• 構造エンベロープ
• 相対変位
• ガス体

その他、多くのバグフィックスがされています。

詳細は、リリースノートをご参照いただければと存じます。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=HyperWorks

fujita

V2022.2.1

2023/2/16 DL開始

2022.2のバグフィックス版です。

・計算中およびプロジェクトファイルを開くときのクラッシュが改善されています。
・その他、いくつかの不具合修正がなされています。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=HyperWorks

fujita

V2022.3

2023/4/25 DL開始

今年、最初のメジャーアップデートです。

• Linux HPCにおけるジョブ実行
• きしみとがたつき解析機能
• ECADリーダー
• 非定常熱伝導解析の温度を使用した構造解析
• 温度を.csvファイルからインポートして、アセンブリ全体にマッピング
• 接触面と円柱などのジオメトリ フィーチャの位置合わせ
• 仮想ケーブル/ロッド

詳細は、リリースノートをご参照いただければと存じます。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=HyperWorks

fujita

V2022.3.1

2023/6/15 DL開始

2022.3のバグフィックス版です。

シーム溶接の反力
・シーム溶接の力と応力に関する破壊基準が利用できるようになりました。
・シーム溶接力には、単位長さあたりの最小および最大のシーム溶接力とモーメントが含まれるようになりました。
・シーム溶接応力には、溶接全体の平均応力に加えて、ユーザー定義セクションの応力を含めることができるようになりました。
・平均応力に加えて、最大垂直応力およびせん断応力も利用できます。
・溶接部全体および溶接部に対して同等の応力も利用できます。

解決された問題
・薄壁構造による数値的不安定性
・重複した溶接と不連続な溶接の問題
・疲労解析の荷重ケース チャネル マップ ファイルインポートの問題

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=HyperWorks

fujita

V2023.0

2023/10/17 DL開始

メジャーアップデートです。

ハイライト

• 造連続解析において接触非線形もしくは幾何学的非線形を取り扱えるようになり、より現実的な解析が実行できます。
• 仮想ブッシュをcsvからインポートできるようになりました。
• ソリューション設定が改善され、相対的に小さいパートに対する精度が向上します。
• コンター表示において、局所座標系、円筒座標系を指定できるようになりました。
• CatiaV5, V6用の新規リーダーが追加され、読み込みが改善します。

詳細は、リリースノートをご参照ください。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=HyperWorks

fujita



V2023.1

2024/2/2 DL開始

メジャーアップデートです。

ハイライト

• サーフェスに対応
  スキンまたはサーフェスをソリッドと一緒に SimSolid にインポートできるようになりました。 任意の厚みを指定してソリッドシートに変換できます。 スキンは、ソリッドの中間表面、上層、または下層にすることができます。 開いたソリッドまたはサーフェスが欠落しているソリッドはサポートされていません。
  この機能により、シートの厚さを変更することで SimSolid 内で設計変更を実行できるようになり、最適化検討の実行に役立ちます。

• スーパーエレメント
  スーパーエレメントは仮想コネクタとしてインポートできます。 変位コンポーネントに定義された剛性マトリックスは、.dmig ファイルを使用してインポートできます。
  スーパーエレメントは、線形構造解析および複数荷重ケース解析でのみサポートされます。
• 太陽光荷重
  太陽荷重が定常熱解析の境界条件としてサポートされるようになりました。 この機能は、太陽光線から日陰のない表面への可変熱流束を自動的に評価して適用します。


• リモート荷重、一般コネクタ
  リモート荷重を面やスポットに加えて、一般的な仮想コネクタに適用できるようになりました。 これは、静的解析と動的解析の両方でサポートされています。


• 固有値解析の上限周波数
  周波数スパンの上限を定義することでモード周波数を抽出できるようになりました。 これは、モーダル解析とモーダル プレストレス解析の両方でサポートされています。


• 正確な接続
  ECADファイルのインポート中に、正確な接続の新しいセットが自動的に作成されます。 これらの接続は、ECAD ファイル内のさまざまなパーツのテッセレーション間で正確に作成されます。 これは ECADモデルでのみサポートされます。


• ボルトにかかる最大力/モーメント
  隣接する部品と接触するボルトのさまざまなセクションの力とモーメントが利用できるようになりました。 設計内のすべてのボルトの最大断面力とモーメントも表示されます。

詳細は、リリースノートをご参照ください。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=HyperWorks







fujita

V2024

2024/5/27 DL開始

ハイライト

• 複合材（ベータ）
  SimSolidでは、インポートしたスキン（サーフェス）を層状複合材に変換できます。インポートしたスキンは、ソリッドの中立面、最上層、または最下層になります。厚みを割り当てた複数のプライで構成するラミネートを作成することもできます。現在のところ、ラミネートのすべてのプライには等方性材料のみを適用できます。SimSolidでは、ラミネートの各プライを表現するソリッドが暗黙的に作成されます。モデルのどのプライについても、すべての結果を問い合わせることができます。
  この機能を使用すると、シート厚と材料を変更することによってSimSolidで設計を変更することもできるので、最適化スタディの実施で効果的です。
  すべての解法で複合材はサポートされています。
• 非線形非定常熱
  非定常熱の解法で、温度依存の材料特性を扱うことができるようになりました。熱伝導率、比熱容量、熱伝達係数、密度の温度依存材料特性が、この対象となります。


• 複素固有値の解
  ブッシングやショックアブソーバーでの減衰を定義することにより、周波数や減衰などの複素値解を出力できるようになりました。


• 風荷重
  構造解析の境界条件として風荷重を使用できるようになりました。この機能では、経験式に基づいて可変圧力が自動的に評価され、適用されます。その入力として、地面、風の方向、風プロファイル、高さ軸、空気の密度、摩擦係数、形状係数などがあります。
  風荷重には遮蔽を有効にするオプションもあります。このオプションでは、風の方向に面した障害物があるサーフェスに対する圧力の適用が制限されます。
  風荷重、静水圧、均一な圧力のすべてが、まとめて圧力にグループ化されています。


• ショックアブソーバー
  新たな仮想コネクターとしてショックアブソーバーがサポートされるようになりました。ショックアブソーバーは、その長さ方向の剛性と減衰で定義します。

詳細は、リリースノートをご参照ください。

Altair connectからダウンロードいただけます。

https://connect.altair.com/CP/downloads.html?suite=HyperWorks

fujita

V2024.1

2024/9/26 DL開始

ハイライト

応答スペクトル解析

応答スペクトル解析は、過渡事象に対する構造物の最大応答を推定するために使用される手法です。時刻歴の応答は利用できません。RSAは、従来の過渡解析と比較して、ピーク応答近似を提供するシンプルで計算コストの低い手法です。絶対値和(ABS)、二乗和平方根(SRSS)、Navy research LaboratoryのSRSS(NRL)、完全二次結合(CQC)の4つのモード結合法を用いて解をサポートします。このソリューションでは、モーダル解析にリンクする必要があります。モーダル解析では、入力加振とその結果の応答の全周波数範囲を表現するのに十分なモードを求める必要があり、そのために計算量の大半を費やします。



変形形状の衝突検出

構造解析と複数荷重ケース解析の両方で、アセンブリ内のすべての変形パートで起こりうる衝突を検出する新しいポスト処理機能を利用できます。衝突は、ユーザーが指定したギャップトレランス内で検出します。このツールは、アセンブリ内のすべての変形パート間で起こりうるすべての衝突を表示し、一覧表示します。

Neuber応力

Neuber応力 / ひずみは線形構造解析で求めることができ、Neuber補正は近似的な局所塑性の評価に使用できます。この方法は、本格的な非線形解析を実行しなくてもNeuber応力 / ひずみが出力されるため、計算量が少なくて済みます。Neuberの結果を正常に出力するには、材料の応力-ひずみ曲線を入力する必要があります。Neuber法は、局所的な塑性を捉えるために弾性結果を補正します。塑性変形が発生した際に、弾性応力/ひずみを実応力 / ひずみに変換するために使用されます。Neuberの法則を適用するには、弾性を仮定して切り欠き部の応力（KtS）を計算し、応力が材料の強度を上回った場合、材料の応力-ひずみ曲線上の点σに実際の応力が現れます。

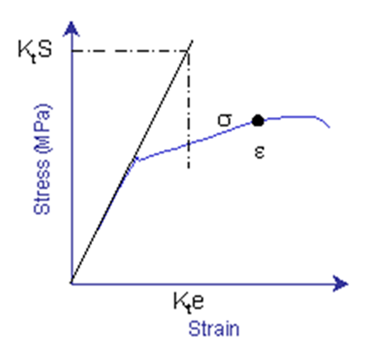

図 1. Neuber補正

Neuberの法則によれば、弾性解の応力-ひずみ積は、実際の弾塑性解の応力-ひずみ積に等しくなります。数学的には次のように表されます：

KtS⋅Kte=σ⋅εKtS⋅Kte=σ⋅ε



クランプ接触条

件非線形接触解析に新たにクランプ接触条件が設定できるようになりました。クランプ接触条件は、パートが法線方向にのみ整列することを可能にし、パート間のスライドを可能にします。パート同士をクランプするために、内部的に荷重が適用されます。クランプのグラフィックアイコンはオレンジ色の点群です。クランプ条件は、構造解析用のカスタム接触条件としてのみ利用できます。



台形形状のシーム溶接

シーム溶接作成において、従来の角柱形状に加え、台形形状も可能になりました。この機能は、ライン / エッジによる溶接とソリッドからの溶接の両方で利用できます。この新しい溶接は、角柱形状の溶接部を作るのが難しい場合に役立ちます。
