Hello,

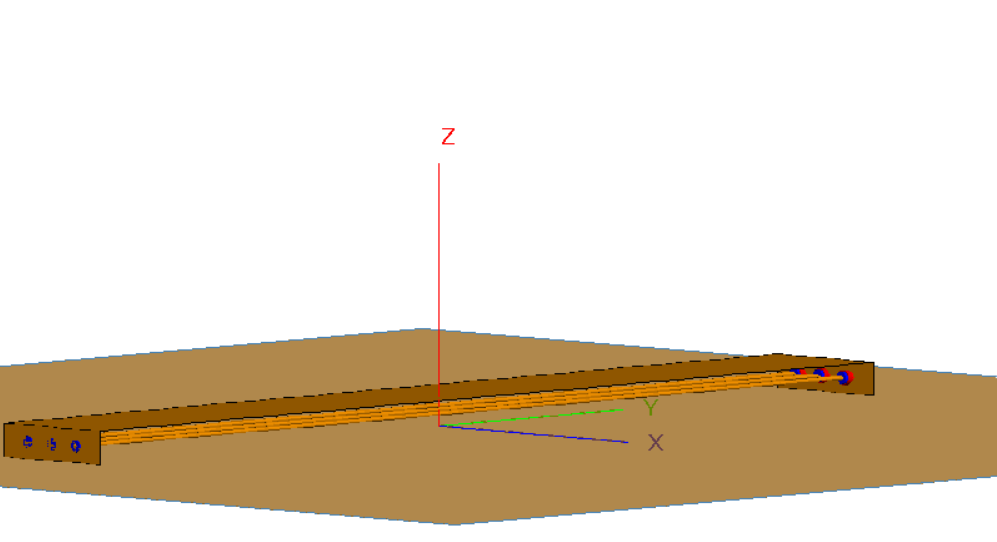

I am still working on this issue and would like to know how to replace one of my two wires on the outer side with a coaxial cable such as an RG316. Is it possible to simulate this in EditFeko without using CadFeko? Thank you for your response. Here is my current code.
** PARAMETRES DU CALCUL
** BANDE DE FREQUENCES
#freqmin = 1e6
#freqmax = 2e9
#lambda = 3e8/#freqmax
** MAILLAGE
#rayon = 0.001
#pas_tri = #lambda/12 ** Fine
#pas_seg = #lambda/10 ** Fine /25, Standard /12, Coarse /8 (https://help.altair.com/2021/feko/topics/feko/user_guide/appendix/mesh_automatic_wires_feko_r.htm)
** DONNEES D'ENTREE
#Lon=0.5
#h_eq=0.015
#lar_eq=0.06
#h_cab=0.0075
IP: : : : : : #rayon : #pas_tri : #pas_seg
** Points
DP: E11 : : : : : #lar_eq/2 : -#Lon/2 : #h_eq
DP: E12 : : : : : -#lar_eq/2 : -#Lon/2 : #h_eq
DP: E13 : : : : : -#lar_eq/2 : -#Lon/2 : 0
DP: E14 : : : : : #lar_eq/2 : -#Lon/2 : 0
DP: E21 : : : : : #lar_eq/2 : #Lon/2 : #h_eq
DP: E22 : : : : : -#lar_eq/2 : #Lon/2 : #h_eq
DP: E23 : : : : : -#lar_eq/2 : #Lon/2 : 0
DP: E24 : : : : : #lar_eq/2 : #Lon/2 : 0
DP: F1 : : : : : 0 : -#Lon/2 : #h_cab
DP: F2 : : : : : 0 : -#Lon/2+0.005 : #h_cab
DP: F3 : : : : : 0 : #Lon/2-0.005 : #h_cab
DP: F4 : : : : : 0 : #Lon/2 : #h_cab
DP: F11 : : : : : 0.015 : -#Lon/2 : #h_cab
DP: F22 : : : : : 0.015 : -#Lon/2+0.005 : #h_cab
DP: F33 : : : : : 0.015 : #Lon/2-0.005 : #h_cab
DP: F44 : : : : : 0.015 : #Lon/2 : #h_cab
DP: F111 : : : : : -0.015 : -#Lon/2 : #h_cab
DP: F222 : : : : : -0.015 : -#Lon/2+0.005 : #h_cab
DP: F333 : : : : : -0.015 : #Lon/2-0.005 : #h_cab
DP: F444 : : : : : -0.015 : #Lon/2 : #h_cab
** Surfaces
LA 1
PM: E11 : E12 : E13 : E14 : 1
: F1 : F11 : F111
LA 2
PM: E21 : E22 : E23 : E24 : 1
: F4 : F44 : F444
LA 3
PM: E11 : E12 : E22 : E21
LA 11
BL: F1 : F2 ** fil milieu début
LA 12
BL: F2 : F3
LA 13
BL: F3 : F4 ** fil milieu fin
LA 14
BL: F11 : F22 ** fil droite début
LA 15
BL: F22 : F33
LA 16
BL: F33 : F44 ** fil droite fin
LA 17
BL: F111 : F222 ** fil gauche début
LA 18
BL: F222 : F333
LA 19
BL: F333 : F444 ** fil gauche fin
** FIN GEOMETRIE
EG: 5 : 0 : 0 : : : : : : : : : : 0
BO: 2
A1: 0 : 11 : : 0 : : 1 : 0 : : : : 50 ** Port1 (tige centre - near end)
A1: 1 : 13 : : 0 : : 0 : 0 : : : : 50 ** Port2 (tige centre - far end)
A1: 1 : 14 : : 0 : : 0 : 0 : : : : 50 ** Port3 (tige droite - near end)
A1: 1 : 16 : : 0 : : 0 : 0 : : : : 50 ** Port4 (tige droite - far end)
A1: 1 : 17 : : 0 : : 0 : 0 : : : : 50 ** Port5 (tige gauche - near end)
A1: 1 : 19 : : 0 : : 0 : 0 : : : : 50 ** Port6 (tige gauche - far end)
FR: 200 : 0 : : : : #freqmin : : #freqmax
SP: 0 : 0 : : 0 : : 50
OS: 4 : 11 : 1 ** Current_start_injection
OS: 4 : 12 : 1 ** Current_segment_injection
OS: 4 : 13 : 1 ** Current_end_injection
OS: 4 : 14 : 1 ** Current_start_droite
OS: 4 : 15 : 1 ** Current_segment_droite
OS: 4 : 16 : 1 ** Current_end_droite
OS: 4 : 17 : 1 ** Current_start_gauche
OS: 4 : 18 : 1 ** Current_segment_gauche
OS: 4 : 19 : 1 ** Current_enf_gauche
EN
