現在、アルミ製の粒状ダンパを自由落下させるシミュレーションを行っています。 マニュアルに従って Contact 設定をしていますが、まず容器がゴム床に衝突し、その直後に内部の圧縮版が容器下部に接触するためか、応答が安定しません。特に、地面との 2回目の接触時に構造全体が転倒してしまうような挙動を示します。
私としては、まず MotionSolve 単体（粒子を充填していない状態）**で粒状ダンパを自由落下させ、現実的な挙動を再現できるようにしたいと考えています。その後、EDEM 連成で粒子を追加しても、同じ Contact 設定でシミュレーションを続けてよいかをご教示ください。
また、容器と圧縮版の間には隙間があり、設計上は左右対称で垂直落下させているにもかかわらず、圧縮版が途中で引っ掛かって止まってしまう現象も確認できていません。
データ一式をお送りしますので、ご確認いただき、現実的な挙動を得るための設定や改善方法をご教示いただけますと幸いです。
CADファイルが含まれていないようですので、下記の方法でエクスポートしたモデルを送付いただけますでしょうか？
ありがとうごあいます．
こちらがZIPファイルでございます，よろしくおねがいいたします．
ファイルの送付ありがとうございます。

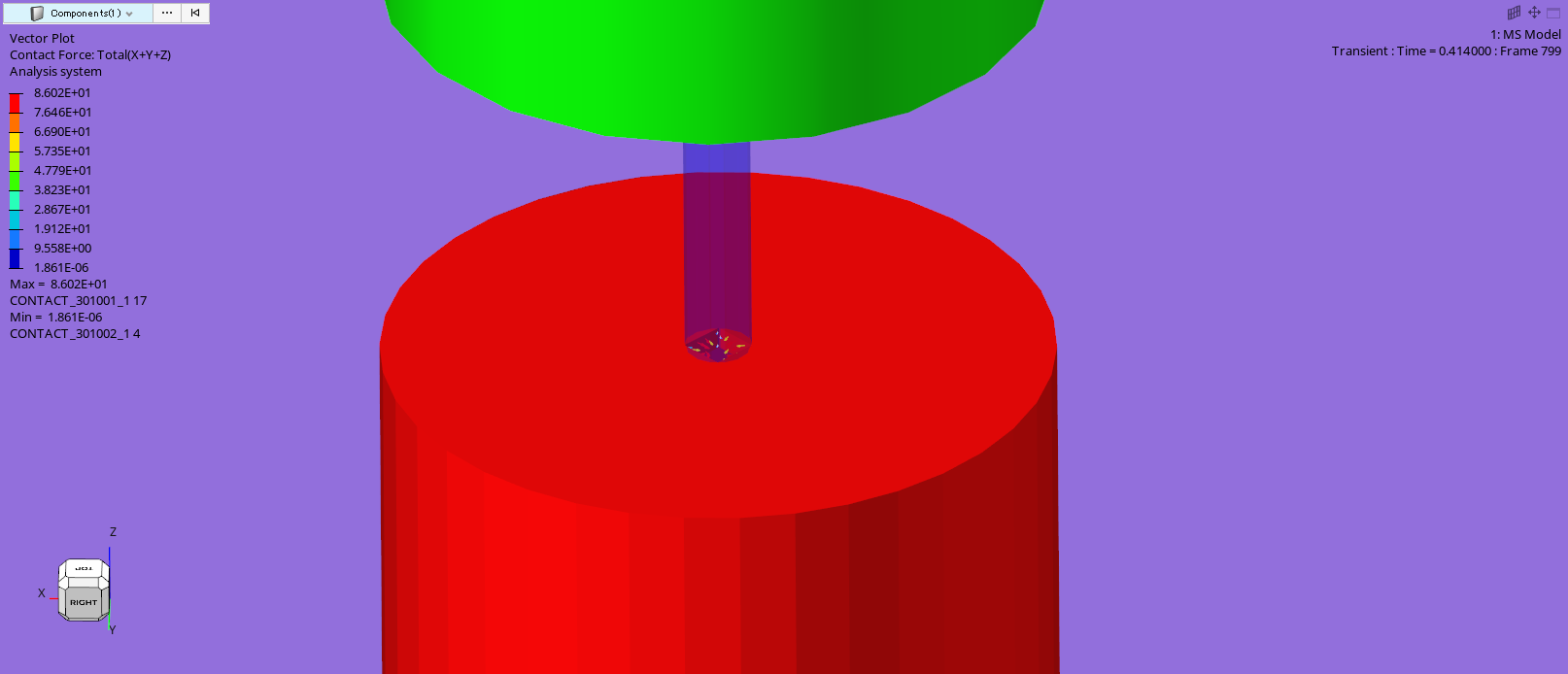

容器と圧縮版の引っ掛かりですが、容器上部の穴と圧縮版の棒の形状があっておらず、めり込みが発生しております。この荷重による摩擦で稼働が妨げられておりますので、形状を見直してください。
また、この箇所にCylindlical Jointを定義するとスムーズに稼働できます。
EDEMとの連成計算の前にMotionSolve単体の計算を安定させることは重要です。十分とは言い切れませんが、必要条件だと思います。
まずは、上記を見直して挙動をご確認ください。よろしくお願いいたします。
お世話になっております。
先日はご指摘いただきました容器と圧縮板の引っ掛かりにつきまして、Cylindrical Jointを定義することでスムーズに稼働するようになりました。ご助言ありがとうございます。
一方で、EDEMと連成して粒子を充填した場合には、今回送付いたしますデータのように、いろいろなパラメータを試しても粒子が外へ飛び出してしまったり、現実的でない挙動となってしまいます。
現在はEDEMにおいてHysteretic Springモデルを用い、まずは粒子同士の接触のみを定義しております。粒子同士の挙動がうまく再現できた段階で、粒子と壁の接触も追加する予定です。 ただ、この段階でも不自然な挙動が見られるため、このモデル設定で十分か、それとも追加のモデルや別の設定を導入した方がよいのか判断できずにおります。
どのパラメータやモデル選択に問題があるのか、ご確認・ご助言いただけますと大変助かります。
また、EDEEDEMとMotion Viewの両方を確認していただきたい際、どのファイルを送ればよいのか教えていただきたいです。
よろしくお願いいたします。
EDEDEMに関するデータが送れていないような気がしますので，再度送らせていただきます．
よろしくおねがいいたします．
EDEMに関しても、まずはEDEM単体での計算が問題ないことを確認する必要がございます。
EDEM単体の計算で問題があるようでしたら、まずは、その点整理いただけますでしょうか？
EDEMモデルは、.dem, .dfg, .efd, .ess, .ptfと_dataフォルダ内の0.h5です。1.h5以降は計算結果となります。
