同一コンポーネント内で重複した要素がないかの確認をしたいです。
Validate>Modelでは他のコンポーネントに属している重複要素もERROR項目として出てきます。
同一コンポーネント内、もしくは今表示されている要素の中で重なっているものがないかを確認したいときは、どうすれば良いですか？

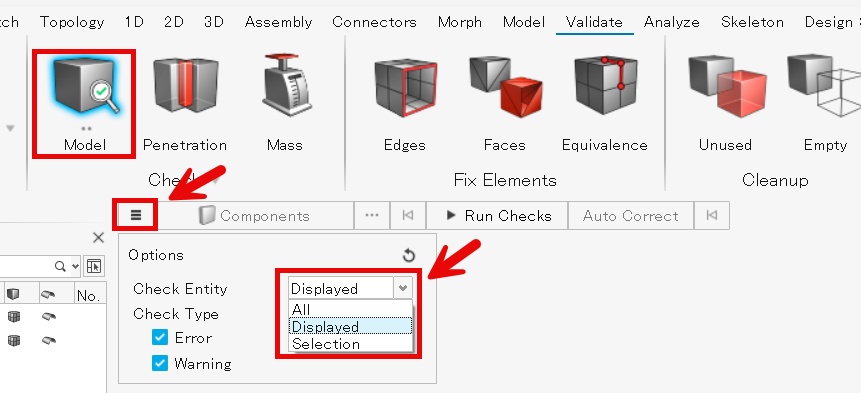

以下画像のように、check entityからチェックの対象をコンポーネント(Selection)や表示要素(Displayed)を切り替えることが可能です。
回答ありがとうございます。
試してみましたが、ひとつのコンポーネントしか表示していない状態でDisplayedでRun Checksを行っても、
非表示にしてある別のコンポーネントの要素と重ねている要素までERROR扱いされてしまいます。
逆に、Sectionですべてのコンポーネントを選んでRun Checksをすると、何もERRORが出てきませんでした。
モデルが複雑すぎるのでしょうか。
